catia如何把三维图转换成二维图

CATIA将三维图转换为二维图的标准流程

1. 准备三维模型

打开CATIA软件，通过文件→打开加载需要转换的三维模型（如零件、装配体），确保模型已完成设计且无几何错误。

2. 新建二维工程图

- 方法一：点击左上角开始→机械设计→工程制图，在弹出的“创建新工程图”对话框中选择标准（如ISO）、图幅（如A4）和方向（如横向/纵向），点击“确定”进入工程图界面。

- 方法二：直接按Ctrl+N新建文件，选择“Drawing”（工程图）类型，确认参数后进入。

3. 插入基础视图（以正视图为例）

- 在工程图界面的右侧工具栏中找到“视图”选项，点击正视图图标（若需投影视图，可点击正视图图标右侧的下拉箭头选择“投影视图”）。

- 按住Ctrl+Tab切换至三维模型窗口，用鼠标点击模型上的基准面（如XY平面、YZ平面或自定义平面）——此面将作为视图的投影基准，选中的面会变为橙色。


- 切换回工程图界面，在空白区域单击鼠标左键，正视图（或投影视图）会自动生成在图纸上。

4. 调整视图姿态（可选）

若生成的视图方向不符合要求，可通过以下方式调整：

- 在工程图界面中，点击视图周围的罗盘（方向控制柄），拖动罗盘的箭头可旋转视图；拖动罗盘的圆圈可倾斜视图。

- 右键点击视图，选择“属性”，在“视图方向”选项卡中手动输入旋转角度或选择预设方向。

5. 添加其他视图（可选）

若需完整三视图（主视图、俯视图、侧视图），可通过以下方式添加：

- 在工程图界面点击投影视图图标，然后点击已生成的正视图（或其他视图），拖动鼠标至合适位置，俯视图/侧视图会自动生成。

- 重复上述步骤，选择不同的基准面（如XZ平面）生成其他方向的视图。

6. 标注视图（可选但必要）

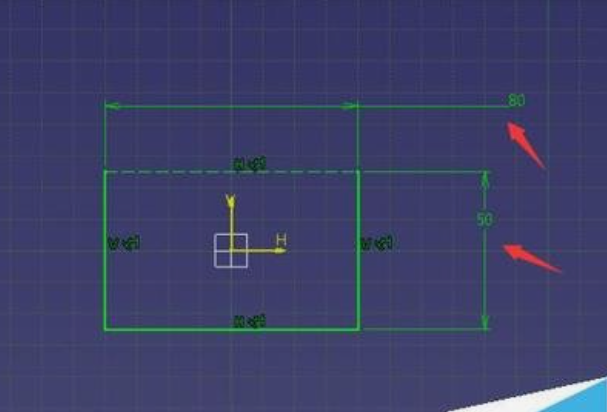

- 在右侧工具栏中找到“尺寸标注”面板，点击尺寸图标（如线性尺寸、直径尺寸），依次点击视图中的特征（如边、孔），自动生成尺寸标注。

- 若尺寸位置不合适，可直接拖动标注至合适位置；若需修改尺寸值，双击标注，在弹出的对话框中输入新值，点击“确定”。

7. 导出二维图

- 完成视图绘制和标注后，点击文件→保存（或文件→另存为），选择保存路径。

- 在“保存类型”下拉菜单中选择所需格式（如DXF、DWG——兼容AutoCAD等软件；PDF——便于打印和分享；CATDrawing——CATIA原生格式），点击“保存”即可。

注意事项：

- 导出DXF/DWG格式时，可在“保存选项”中勾选“保留CATIA尺寸”，确保尺寸信息完整。

- 若需导出曲面模型的二维展开图（如钣金件），可使用“创成式外形设计”模块中的“展开”指令（选择曲面→设置原点、方向→预览→确定），生成二维展开图形后再按上述步骤导出。
