catia从二维图打开三维图

CATIA中从二维图打开/创建三维模型的操作流程

在CATIA中，“从二维图打开三维图”的本质是通过二维草图生成三维实体或曲面模型。CATIA没有直接的“打开二维图生成三维”功能，而是需要通过草图绘制→特征操作的流程实现二维到三维的转换。以下是具体步骤：

1. 准备二维图或新建草图

- 若已有二维图（如DWG/DXF格式）：可通过文件→打开导入二维图，再通过插入→草图将二维图作为背景参考（需确保二维图的尺寸和约束准确）；

- 若需新建二维草图：选择文件→新建→Part（零件），进入“零件设计”工作台，点击顶部菜单栏插入→草图，选择基准平面（如XY平面、YZ平面或XZ平面）作为草图绘制平面。

2. 绘制/调整二维草图

- 使用工具栏中的直线、圆、矩形、多边形等工具绘制二维轮廓（如机翼截面、花键轴断面等）；

- 添加几何约束（如平行、垂直、相切、对称）和尺寸约束（如长度、直径、角度），确保草图完全定义（无红色或黄色错误提示），避免后续三维模型出现尺寸偏差。


3. 退出草图工作台

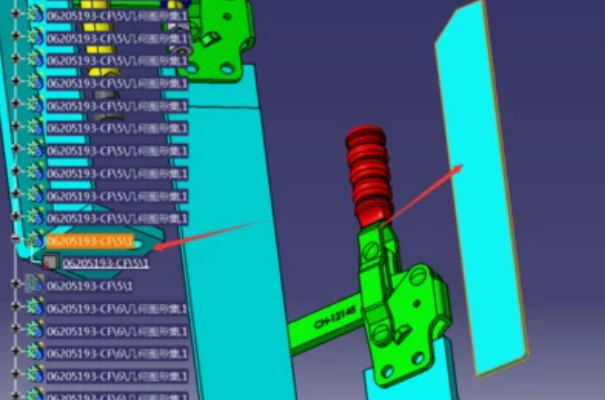

完成草图绘制和约束后，点击退出工作台（或按快捷键“Ctrl+Q”），返回“零件设计”工作台。此时草图会显示在特征树中（如“Sketch.1”）。

4. 使用特征工具生成三维模型

通过拉伸、旋转、扫掠等特征命令将二维草图转换为三维实体：

- 拉伸（Pad）：选中草图中的封闭轮廓（如正六边形、矩形），点击顶部菜单栏插入→凸台/基体→拉伸，输入拉伸深度（如50mm），点击“确定”生成长方体或柱体；

- 旋转（Revolve）：选中草图中的闭合轮廓（如圆形、翼型），点击插入→凸台/基体→旋转，选择旋转轴（如草图中的中心线），设置旋转角度（如360°），生成旋转体；

- 扫掠（Sweep）：若需创建复杂形状（如流线型曲面），需准备截面轮廓（草图1）和路径（草图2），点击插入→曲面→扫掠，选择截面和路径，生成扫掠曲面。

5. 完善三维模型

- 添加倒角（Chamfer）、圆角（Fillet）等细节特征，优化模型外观和功能；

- 使用布尔运算（Union、Subtract、Intersect）合并或切除实体部分，创建复杂结构（如机翼内部的加强筋）；

- 通过参数化设计（如定义长度、宽度参数），实现模型的快速迭代（修改参数即可自动更新三维模型）。

注意事项

- 二维草图必须是封闭轮廓（无交叉线段），否则无法生成有效三维实体；

- 草图的约束和尺寸需完整，确保模型修改时尺寸自动更新；

- 选择合适的特征工具（如拉伸用于简单实体、旋转用于回转体、扫掠用于复杂曲面），提高建模效率。

通过以上步骤，可将二维图（或草图）转换为三维模型。CATIA的参数化设计功能允许用户随时调整二维草图的尺寸，三维模型会自动更新，满足设计迭代需求。
