catia坐标尺寸三坐标设置

在CATIA中设置坐标尺寸和三坐标系统，可以通过以下步骤实现：

1. 标注3D坐标尺寸

进入工程制图模块：在CATIA中打开零件设计后，切换到“工程制图”模块（如FT&A或Drafting），插入所需视图（如主视图、投影视图等）。

使用坐标标注命令：在工具栏中找到“Coordinate Dimensions”（坐标尺寸标注）功能，选择需要标注的点，系统会自动生成该点的X、Y、Z坐标值。标注时可通过拖动调整坐标值的位置。

手动调整：若需修改标注样式或位置，可右键点击尺寸线，通过属性调整比例、箭头样式等。

2. 设置三坐标系统


自定义坐标系原点：

在零件设计模块中，通过“插入”→“轴系”创建新坐标系。可指定原点位置（如输入坐标值X=3700, Y=-1000, Z=1300），并定义X、Y、Z轴方向（例如X轴填入1, Y/Z填0表示与绝对坐标系平行）。

通过罗盘（Compass）调整：将罗盘拖动到目标位置，右键选择“属性”，将原点坐标设为(0,0,0)，实现坐标重置。

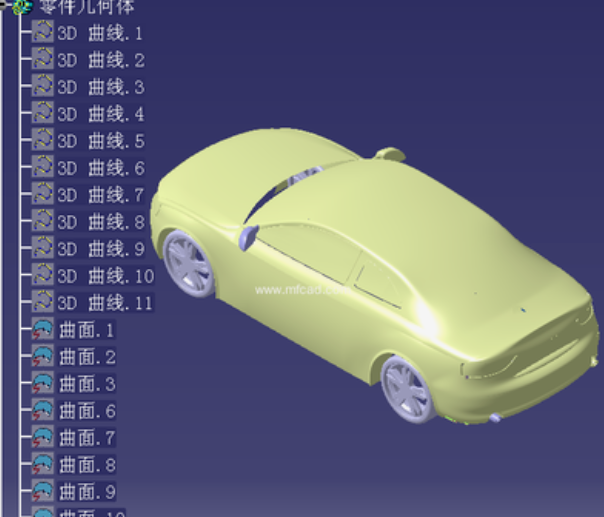

建立参考几何：在车身坐标系等应用中，需创建坐标点和轴线（如沿X/Y/Z方向的直线），导出工程图时按这些参考几何标注坐标值。

3. 结合三坐标测量设备

导入模型与对齐坐标系：将CATIA数模（STEP格式）导入测量软件，根据工程图中的RPS点（参考点）手动或自动创建构造点，通过“3+2+1”迭代法建立测量坐标系，确保与设计坐标系一致。

安全平面设置：在测量过程中，需设置安全平面和探头角度，避免碰撞，并标注公差（如间隙面差）。

4. 其他实用技巧

草图坐标系调整：使用第二个草图命令时，可自定义基准面和原点位置，灵活设置草图坐标系。

网格与参数化控制：通过参数公式关联坐标系旋转角度，实现动态调整（如平面旋转带动模型旋转）。

注意事项

标注前确保视图正确生成，避免因视角问题导致坐标值显示异常。

测量时需精确选择点方向（如箭头朝外），避免多选或误选。

以上方法综合了CATIA的工程图标注、自定义坐标系及测量协同操作，适用于设计、制造与检测场景。
