catia工程图显示点坐标

在CATIA工程图中显示点的坐标（尤其是3D坐标）可以通过以下步骤实现，具体方法取决于点的来源（三维模型中的实体点或二维工程图中手工绘制的点）：

1. 标注三维模型中的实体点坐标

前提条件：确保三维模型中的点已在工程图中投影，且图纸属性中启用了3D点显示选项。

操作步骤：

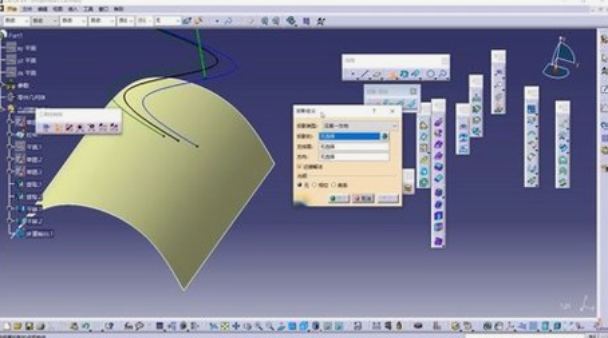

打开CATIA软件，加载三维模型并进入工程制图模块。

通过菜单路径 开始 → 机械设计 → 工程制图 新建图纸，生成包含投影点的视图。

在右侧工具栏中找到 坐标尺寸（Coordinate Dimensions） 命令，选择需要标注的3D点。

标注结果将显示该点的XYZ三个坐标值，通常用于焊点或检测数据。


2. 标注二维工程图中的手工绘制点

限制：仅能标注XY二维坐标。

操作步骤：

在工程图中手动绘制点（如通过草图工具）。

使用 坐标尺寸（Coordinate Dimensions） 命令选择该点，标注结果仅显示XY坐标。

3. 批量导出点坐标到Excel

若需批量处理多个点的坐标：

将三维模型中的点投影到工程图，隐藏无关特征。

使用 坐标尺寸表 命令（位于尺寸工具条），选择 3D绝对轴系 并框选所有点，生成坐标表格。

通过截图和OCR工具（如Excel的图片识别功能）导出表格数据，或使用插件直接导出。

4. 注意事项

坐标系选择：标注时需确认是否为绝对坐标系（蓝色XY坐标），否则可能影响数据准确性。

点类型限制：直线端点或某些草图点可能无法直接投影，需通过创建3D支持点（如倒角中心点）解决。

属性设置：若坐标未显示，检查图纸属性是否勾选 3D点 选项。

5. 其他方法

测量工具：在三维模型中通过 测量工具 直接获取点坐标，再手动输入到工程图。

宏脚本：通过CATScript或VBA批量提取坐标值，适用于复杂场景。

通过上述方法，可灵活实现CATIA工程图中点坐标的显示与导出。如需进一步优化标注样式（如字体、公差），可通过右键尺寸属性调整。
