catia草图变灰怎么回事
软件: CATIA
CATIA草图变灰的常见原因及解决方法如下：
坐标系误选
若鼠标误点击左侧结构树或未选择右下角坐标系，可能导致草图区域显示异常。解决方法：点击右下角坐标系重新进入绘图区域，或使用快捷键恢复操作。
实体颜色设置影响

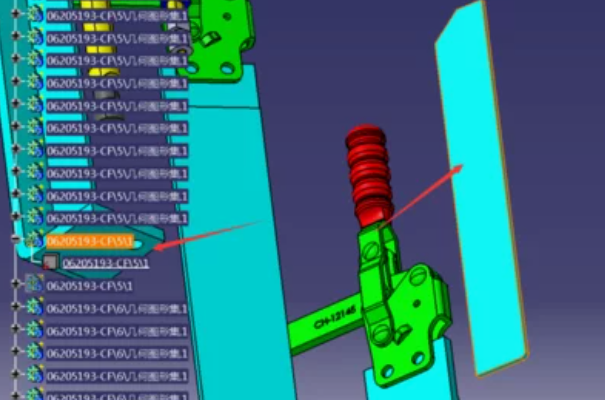

部分零件节点被单独设置颜色（如灰色），需通过右键选择“零件属性”→“图形属性”→“颜色”→“无颜色”恢复默认。建议仅对Partbody整体设置颜色，避免局部元素异常着色。
约束未完全激活
草图若未完全约束（如仅启用几何约束但未启用可视化诊断），仍可能显示为白色。解决方法：打开“几何约束”和“可视化诊断”命令，确保草图完全固定。
显示模式异常
某些显示选项可能导致草图颜色异常，如误勾选“树形缩放”功能。建议检查并取消勾选Options→General→Display→Tree Manipulation中的相关选项。
建议操作流程 ：优先检查坐标系选择和约束状态，若问题持续可尝试重置显示设置或重启CATIA软件。
坐标系误选
若鼠标误点击左侧结构树或未选择右下角坐标系，可能导致草图区域显示异常。解决方法：点击右下角坐标系重新进入绘图区域，或使用快捷键恢复操作。
实体颜色设置影响
部分零件节点被单独设置颜色（如灰色），需通过右键选择“零件属性”→“图形属性”→“颜色”→“无颜色”恢复默认。建议仅对Partbody整体设置颜色，避免局部元素异常着色。
约束未完全激活
草图若未完全约束（如仅启用几何约束但未启用可视化诊断），仍可能显示为白色。解决方法：打开“几何约束”和“可视化诊断”命令，确保草图完全固定。
显示模式异常
某些显示选项可能导致草图颜色异常，如误勾选“树形缩放”功能。建议检查并取消勾选Options→General→Display→Tree Manipulation中的相关选项。
建议操作流程 ：优先检查坐标系选择和约束状态，若问题持续可尝试重置显示设置或重启CATIA软件。
