catia线束设计的设置

CATIA线束设计设置主要涉及环境配置、参数管理、装配优化及环境适配等方面，具体如下：

一、环境配置与参数管理

显示设计参数

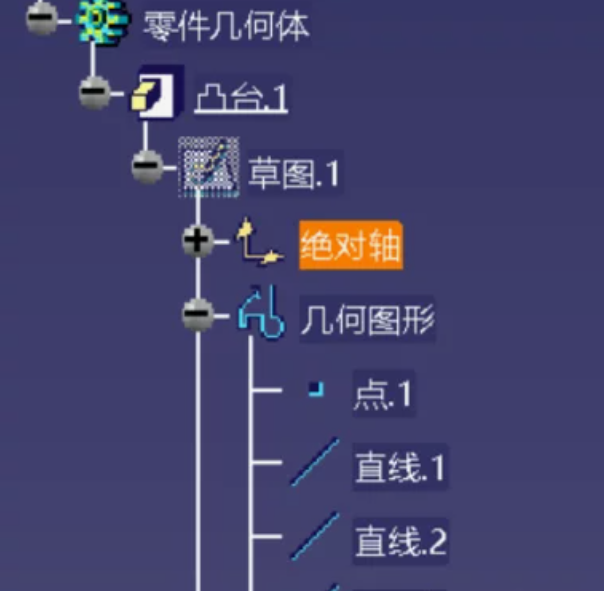

在「工具-选项-常规-参数和测量-知识工程」中勾选「带值、带公式」，在「工具-选项-基础结构-产品结构-自定义树」中激活「参数、关系、约束」，实现特征树中参数和关系的可视化。

通过「工具-选项-基础结构-零件基础结构-显示」勾选「约束、参数、关系」，优化设计树展示。

高速缓存设置

在「工具-选项-基础结构-产品结果-高速缓存管理」中启用高速缓存系统，设置缓存路径和最大数据量，提升文件打开速度。

二、线束段创建与编辑


线束段创建

激活线束分支零件后，通过「RouteDefinition」定义线束走向，支持分支点位置设置和外径调整。

支持线束段删除和分支创建操作，满足动态设计需求。

截面形状调整

在线束段管理界面设置参数，可切换不同截面形状（如圆形、矩形），适应复杂布线需求。

三、装配与优化

装配余量设置

根据实车装配分析，设置线束装配余量，确保安装空间充足。

环境数据分析

结合车身线束实际环境（如温度、振动），通过环境数据优化线束固定点和路径布局。

四、特殊场景设置

航空线束设计

在EHI模块中，通过「Geometrical Bundle」赋予产品电气属性，使用「Multi-Branchable Document」进行多分支布线设计。

展平与投图

在Electrical Harness Flattening模块中定义展平参数，将3D线束转换为2D图纸，支持同步分支和智能装配。

五、连接点管理

使用「创建/编辑连接点」命令，通过选择线束或连接方式确定位置和方向，支持属性调整（如名称、类型）。

总结 ：CATIA线束设计需综合运用环境配置、参数管理、智能布线及装配优化，结合具体场景（如车身/航空）选择模块，确保设计效率与可靠性。
