经典catia三维零件图
软件: CATIA

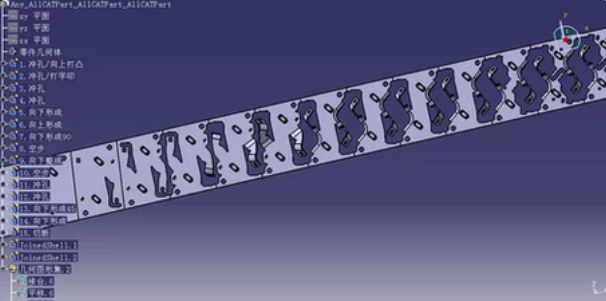

经典CATIA三维零件图设计实践与技巧
CATIA作为机械设计领域的核心软件，其三维零件图设计涵盖基础特征建模、特征编辑、标准件库建立、设计规范等多个环节。以下结合常见案例与行业经验，梳理经典三维零件图的设计要点：
一、基础三维零件建模案例
# 1. 活塞零件（机械类典型零件）
活塞是发动机中的关键运动部件，其CATIA建模流程聚焦草图绘制-特征生成-细节修饰：
- 基础拉伸：选择XY平面绘制直径50mm的圆（草图约束确保圆心在原点），通过“Pad”（拉伸成形）工具设置拉伸尺寸为44mm，生成活塞本体。
- 旋转切除：以YZ平面为基准绘制草图（包含轴线、自由折线），折线绘制后通过“Corner”工具添加R5倒圆角；退出草图后，使用“Groove”（旋转切除）工具，设置旋转角度360度，切除内部多余材料，形成活塞内部空腔。
- 细节优化：通过“Chamfer”（倒角）工具对活塞上表面内外边线进行倒角（外边线1.5mm×60°、内边线2mm×45°）；使用“Edge Fillet”（倒圆角）工具对凸台底部边线（半径2mm）、活塞槽及底面边线（半径0.5mm）进行倒圆角，提升零件强度与外观。
# 2. 灯泡零件（曲面类复杂零件）
灯泡设计需结合曲面生成-布尔运算-阵列特征：
- 主体结构：绘制直径25mm的圆并填充成圆面，拉伸50mm形成灯泡玻璃主体；偏移XY平面60mm建立新平面，绘制直径60mm的圆并拉伸2mm，形成灯泡顶部安装座。
- 曲面处理：通过“Fillet”（圆角）工具对主体与顶部的过渡区域进行倒圆角；使用“Sweep”（扫掠）工具，以灯丝路径（直线+圆弧）扫掠圆形截面，生成灯管结构；通过“Circular Pattern”（圆形阵列）工具复制灯管，形成灯泡内部的灯丝组件。
- 封闭与修饰：填充顶部与底部开口，添加颜色材质（如玻璃材质），完成灯泡三维模型构建。
二、标准件三维库建立（以六角头螺栓为例）
标准件（如螺栓、螺母）的重复使用率高，CATIA通过参数化设计建立三维标准件库，提升设计效率：
- 母版零件创建：选择YZ平面绘制六角头草图（六边形顶点约束在参考圆上），旋转生成六角头实体；绘制螺杆草图（直径与长度尺寸标注），拉伸生成光杆部分；再次拉伸生成螺纹部分（通过“Thread/Tap”工具添加螺纹特征）。
- 参数化驱动：使用“Formula”（公式）功能创建变量（如螺栓直径M、长度L、头部厚度K），将草图尺寸与变量关联（如六角头对角线长度=M×√3）；通过修改变量值，快速生成不同规格的螺栓（如M6、M8、M10）。
三、三维零件设计关键技巧
# 1. 命名规范
建模前将系统默认的“Part1”“Part2”等名称修改为零件功能+编号（如“Piston_001”“Bolt_M6”），避免装配时因名称重复导致的冲突，同时便于零件管理与检索。
# 2. 特征编辑技巧
- 倒角与倒圆角：优先对零件棱边进行倒角（如螺栓头部与螺杆连接处），提升装配安全性；对易应力集中的部位（如活塞槽）进行倒圆角，增强零件强度。
- 阵列特征：对于重复分布的特征（如灯泡灯管、活塞环形槽），使用“Rectangular Pattern”（矩形阵列）或“Circular Pattern”（圆形阵列）工具，减少重复操作，提高建模效率。
# 3. 公差与标注规范
- 公差标注：CATIA默认字体“SICH”无法显示公差（如ф39±0.05），需将公差类型设置为“TOL-1.0”，并使用“αCATIA Symbol”字体标注，确保公差信息清晰。
- 尺寸驱动：通过“Formula”功能将尺寸与变量关联（如螺栓直径与六角头对角线长度），修改变量即可自动更新所有相关尺寸，保证设计一致性。
四、行业设计标准参考
空中客车（Airbus）等航空企业针对CATIA V5发布了《Airbus CATIA Model Design Standards》，涵盖模型组织结构、设计变更流程、几何加工特征定义等方面：
- 模型结构：要求零件按“组件-子组件-零件”层级分类（如“Wing→Flap→Actuator”），版本控制采用“Major.Minor”格式（如1.0、1.1），便于团队协作与管理。
- 设计变更：规定设计变更需在模型中添加“Change Note”（变更备注），并通过“Compare Documents”工具对比新旧版本，确保变更准确传递至生产环节。
以上内容结合了CATIA三维零件设计的基础实践、技巧与行业标准，适用于机械、航空等领域的零件设计与建模工作。
