catia怎么打印图纸
软件: CATIA
CATIA打印图纸的核心步骤包括设置打印参数、预览输出、选择打印机及执行打印操作，具体流程如下：
一、打印前准备
打开图纸文件

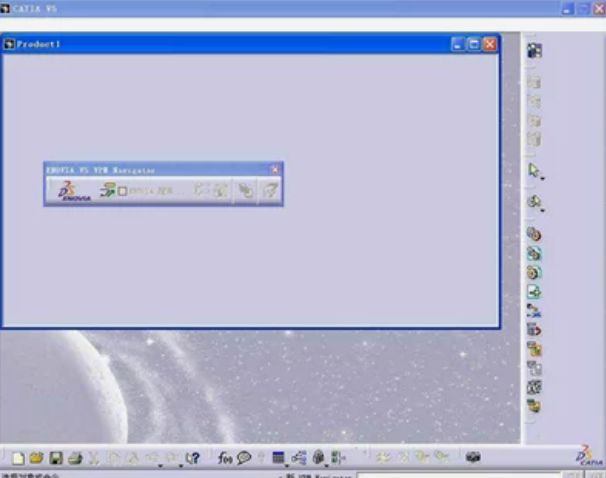

启动CATIA软件后，通过【文件】→【打开】加载需打印的工程图纸。
进入打印设置
选择顶部菜单栏的【文件】→【打印】，或使用快捷键（如Ctrl+P），弹出打印对话框。
二、核心参数配置
选择打印机与纸张
在打印对话框中，设置目标打印机型号及纸张大小（如A2、A3等），根据需求调整页面方向（横向/纵向）。
设置打印比例与布局
选择合适的打印比例（如1:1、1:2等），确保图纸尺寸与实际物体一致。
使用【页面设置】调整边距、网格线等布局选项，满足专业图纸输出要求。
三、预览与调整
图形预览
点击【打印预览】功能，实时查看图纸在纸张上的显示效果，检查是否有重叠、错位等问题。
细节优化
根据预览结果，调整视角、图层显示或标注位置，确保打印质量符合标准。
四、执行打印
确认设置无误后，点击【确定】完成打印任务。建议优先使用高分辨率打印机，并确保纸张已正确装入。
注意事项 ：若需批量打印或转换文件格式（如DXF/DWG），可借助CATIA的批量管理工具实现自动化处理。
一、打印前准备
打开图纸文件
启动CATIA软件后，通过【文件】→【打开】加载需打印的工程图纸。
进入打印设置
选择顶部菜单栏的【文件】→【打印】，或使用快捷键（如Ctrl+P），弹出打印对话框。
二、核心参数配置
选择打印机与纸张
在打印对话框中，设置目标打印机型号及纸张大小（如A2、A3等），根据需求调整页面方向（横向/纵向）。
设置打印比例与布局
选择合适的打印比例（如1:1、1:2等），确保图纸尺寸与实际物体一致。
使用【页面设置】调整边距、网格线等布局选项，满足专业图纸输出要求。
三、预览与调整
图形预览
点击【打印预览】功能，实时查看图纸在纸张上的显示效果，检查是否有重叠、错位等问题。
细节优化
根据预览结果，调整视角、图层显示或标注位置，确保打印质量符合标准。
四、执行打印
确认设置无误后，点击【确定】完成打印任务。建议优先使用高分辨率打印机，并确保纸张已正确装入。
注意事项 ：若需批量打印或转换文件格式（如DXF/DWG），可借助CATIA的批量管理工具实现自动化处理。
