catia如何1比1打印

一、前提：1:1绘图（绘图单位=实物尺寸）

要实现1:1打印，首先需确保CATIA工程图的绘图比例为1:1（即绘图界面中的1个单位代表实物的1mm，如零件直径50mm，则在CATIA中绘制50个单位的圆）。若绘图时未按1:1绘制（如缩小比例绘制），则无法通过打印调整为1:1。

二、CATIA中设置1:1打印的具体步骤

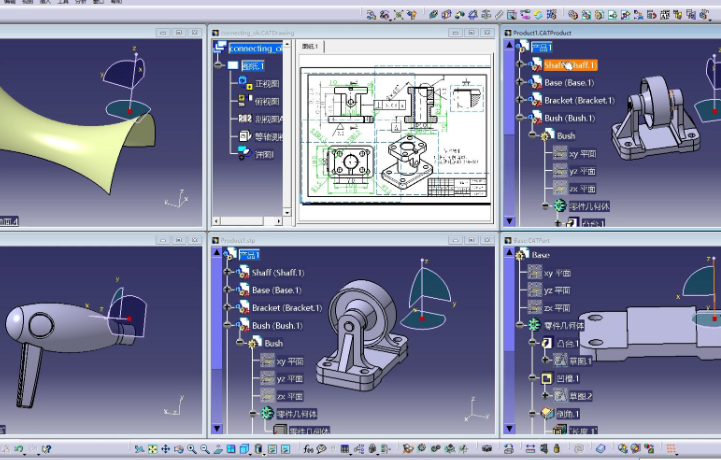

打开工程图文件

启动CATIA软件，通过“文件→打开”加载需要打印的工程图（.CATDrawing格式）。

进入打印设置界面

点击顶部菜单栏“文件→打印...”，弹出“打印-模型”对话框（部分版本可能显示为“打印预览”）。


选择打印机与纸张

在“打印机/绘图仪”下拉菜单中，选择已连接的物理打印机（如激光打印机、绘图仪）或虚拟打印机（如PDF打印机）；

在“纸张”选项中，设置纸张大小（如A0、A1、A2等），确保所选纸张尺寸大于等于工程图的1:1尺寸（如工程图最长边为1000mm，则纸张需至少1000mm长）。

设置1:1打印比例

在“打印比例”区域，取消勾选“布满图纸”（此选项会自动缩放图形以适应纸张，破坏1:1比例）；

在“比例”下拉菜单中，选择“1:1”（或手动输入“1:1”），确保图形按实际尺寸打印。

调整打印范围（可选）

若只需打印工程图的部分区域，可在“打印范围”中选择“窗口”，然后拖动鼠标框选需要打印的区域；若需打印全部内容，选择“全部”。

预览与确认

点击“预览”按钮，查看打印效果是否符合1:1比例（如工程图中的尺寸标注与实际尺寸一致）；确认无误后，点击“确定”开始打印。

三、注意事项

打印机支持：确保打印机具备足够的打印幅面（如A0打印机可打印最大1189×841mm的纸张），否则无法打印大尺寸1:1图纸；

图框适配：工程图的图框需提前按1:1尺寸绘制（如A0图框的外框尺寸为1189×841mm），避免图框缩放导致内容截断；

尺寸标注检查：打印前需确认尺寸标注的文字大小、箭头尺寸等参数符合国家标准（如字高通常为3.5mm或5mm），避免因标注过小影响可读性。
