CATIA导出注释文字的常见方法（以二维工程图注释为例）

CATIA中导出注释文字的需求多集中在二维工程图（如将尺寸标注、技术要求等文字导出为可编辑文本），以下是具体操作步骤及注意事项：

1. 准备工作：确认注释类型

CATIA中的注释主要分为两类：

二维工程图注释：包括尺寸标注、粗糙度符号、焊接符号、技术要求（文本）、基准目标等（位于“批注”工具栏）；

三维PMI注释：如3D尺寸、表面粗糙度、焊接符号等（属于产品制造信息，需通过STEP等格式导出）。

若需导出二维工程图中的文字注释，优先采用方法1（复制粘贴）或方法2（导出为PDF/Word）；若为三维PMI注释，则参考方法3（STEP文件导出）。

2. 方法1：直接复制粘贴（适用于少量注释）

打开CATIA工程图文件（.CATDrawing），进入批注工具栏（点击顶部菜单栏“插入”→“批注”展开）；

选中需要导出的注释文字（如尺寸文本、技术要求），按Ctrl+C复制；

打开目标文档（如Word、Excel、记事本），按Ctrl+V粘贴。


注意：粘贴后可能需要调整字体格式（如宋体、Arial），确保文字清晰可读。

3. 方法2：导出为PDF/Word（适用于批量注释）

打开CATIA工程图，点击顶部菜单栏“文件”→“导出”；

在“导出”对话框中，选择导出类型为“PDF”或“Word”（根据需求选择）；

点击“选项”按钮，进入“导出选项”设置：

勾选“包含注释”（确保注释文字被包含在导出文件中）；

调整“注释位置”（如“随图形显示”，避免注释错位）；

点击“确定”→“保存”，选择保存路径及文件名，完成导出。

优势：批量导出所有注释，格式整齐，便于后续编辑或存档。

4. 方法3：导出STEP文件（适用于三维PMI注释）

若需导出三维模型中的注释（如3D尺寸、表面粗糙度），需通过STEP格式传输：

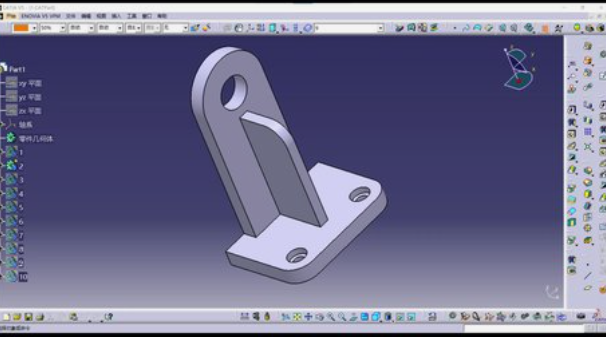

打开CATIA零件文件（.CATPart），点击顶部菜单栏“工具”→“选项”；

在“选项”对话框中，选择“常规”→“可共享产品”→“STEP”；

勾选“ST1许可证”（需提前向管理员申请），进入“STEP导出”设置：

将“应用程序协议(AP)”设置为242 ed1（或更高版本，支持PMI数据传输）；

在“3D注释”部分，选择“图形”（确保注释以图形方式导出，而非仅数据）；

点击“确定”保存设置；

返回CATIA主界面，点击“文件”→“保存为”，选择“保存类型”为“.stp”，输入文件名并保存。

注意：导出的STEP文件需用支持MBD（基于模型的定义）的软件（如SOLIDWORKS）打开，才能查看注释文字。

5. 注意事项

二维注释优先：若仅需导出工程图中的文字，方法1和方法2更便捷，无需复杂设置；

三维注释依赖许可证
