catia草图转工程制图

CATIA草图转工程制图的核心流程

CATIA中草图转工程制图需先通过三维建模将草图实体化，再基于三维模型生成符合工程标准的二维工程图。以下是具体步骤：

1. 准备草图：完成二维轮廓设计

启动CATIA后，进入草图设计模式（通过“开始”→“机械设计”→“草图”），选择合适的基准面（如XY平面）。使用草图工具（直线、圆、圆弧、矩形等）绘制二维轮廓，通过尺寸约束（如长度、直径、角度）和几何约束（如水平、垂直、相切、同心）精确定义图形形状，确保草图完全约束（无过约束或欠约束）。

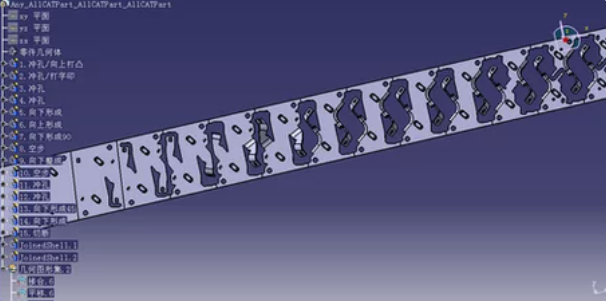

2. 创建三维模型：将草图实体化

完成草图约束后，退出草图模式（点击“退出工作台”）。选择合适的特征工具，将二维草图转换为三维实体：

- 拉伸：适用于生成柱体、块状零件（如轴、法兰），点击“拉伸”工具，选择草图轮廓，设置拉伸深度；

- 旋转：适用于生成回转体（如花键轴、圆形零件），选择草图轮廓和旋转轴，设置旋转角度；


- 扫掠：适用于生成复杂截面形状的零件（如弹簧、管道），选择路径和轮廓。

建模时需注意细节处理（如倒角、圆角、孔特征），确保模型符合实际设计要求。

3. 进入工程制图模块

打开三维模型后，点击左上角开始→机械设计→工程制图，进入工程图工作界面。点击“创建新工程图”，设置图纸参数（如标准大小A4/A3、比例1:1/1:2、投影方式第一角/第三角），确认后生成空白工程图。

4. 添加视图：生成基础二维视图

- 正视图：点击“插入”→“视图”→“投影”→“正视图”，在“窗口”选项卡中选择三维模型，点击草图所在平面（如XY平面），在工程图中点击空白处放置视图；

- 其他视图：重复上述步骤，选择不同平面（如YZ平面生成俯视图、XZ平面生成左视图），或通过“辅助视图”“剖视图”（点击“插入”→“视图”→“剖视图”）生成倾斜或内部结构视图。

调整视图位置时，可通过拖动视图边界改变大小，或右键视图→“属性”设置比例、显示模式（如隐藏线可见）。

5. 标注与完善：添加工程信息

- 尺寸标注：点击“插入”→“尺寸标注”，自动捕捉模型尺寸（如长度、直径），或手动添加尺寸，确保尺寸与草图约束一致；

- 公差与表面粗糙度：通过“插入”→“注释”→“公差”添加尺寸公差（如±0.01mm），或“表面粗糙度”符号（如Ra1.6）；

- 技术要求：使用“文本”工具添加标题栏（点击“插入”→“表格”→“标题栏”）、材料说明、加工注意事项等。

6. 保存与导出：输出工程图文件

完成所有标注后，点击“文件”→“保存”，保存为CATIA原生格式（.CATDrawing），保留参数化关联（修改三维模型时工程图自动更新）。如需与其他软件（如AutoCAD）交互，点击“文件”→“另存为”，选择DWG/DXF格式导出。

关键注意事项：

- 草图必须完全约束，避免三维模型尺寸不确定；

- 视图添加时需选择正确的投影平面，确保视图对应关系准确；

- 工程图标注需符合行业标准（如GB/T、ISO），确保尺寸、公差、符号规范。
