catia填充实体命令在哪
软件: catia
在CATIA中，填充实体（即将曲面或片体转化为实体）的核心命令是“封闭曲面”（Close Surface），位于零件设计（Part Design）模块中。以下是具体操作路径和方法：

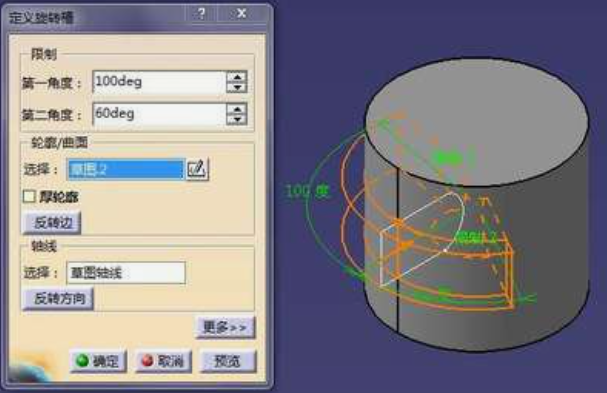

1. 命令位置
路径1：进入【开始】→【机械设计】→【零件设计】，在工具栏中点击【基于曲面的特征】→【封闭曲面】。
路径2：若未找到按钮，可通过菜单栏【插入】→【基于曲面的特征】→【封闭曲面】调出该命令。
2. 使用条件
封闭的曲面：需确保曲面已通过“接合”（Join）命令缝合为完整封闭的片体，无间隙或交叉。
模块切换：若曲面在“创成式外形设计”模块中创建，需先切换到“零件设计”模块才能使用此命令。
3. 操作步骤
缝合曲面：在“创成式外形设计”中使用【接合】（Join）命令将所有曲面合并为单一封闭片体。
切换模块：进入“零件设计”模块，点击【封闭曲面】。
选择对象：选中缝合后的曲面，点击确定生成实体。
隐藏曲面：完成后可隐藏原始曲面，仅显示实体。
4. 替代命令：厚曲面（Thick Surface）
若需生成带厚度的实体（如壳体），可使用【厚曲面】命令，路径为【插入】→【基于曲面的特征】→【厚曲面】，设置偏移距离后生成实体。
5. 注意事项
版本差异：不同CATIA版本的界面可能略有调整，若找不到命令，可使用搜索功能（输入“Close Surface”或“封闭曲面”）。
错误排查：若操作失败，检查曲面是否完全封闭或存在重叠。
通过上述方法，可高效完成曲面到实体的转换。如需更复杂的操作（如飞机建模中的多截面填充），可结合“填充”（Fill）和“修剪”（Trim）命令辅助。
