alias如何导入三视图

Alias导入三视图的步骤与技巧

1. 准备三视图文件

首先收集需要导入的三视图（通常为正交视图，如前视图、侧视图、顶视图），建议使用DWG或DXF格式（Alias原生支持的二维矢量格式），确保图纸比例一致、尺寸准确，且视图间投影关系正确（如长对正、高平齐、宽相等）。若图纸来自其他软件（如AutoCAD、SolidWorks），需提前导出为上述格式。

2. 创建新Alias场景

打开Alias软件，点击顶部菜单栏File（文件）→ New（新建），创建一个新的空白场景。可根据模型复杂度选择合适的单位（如毫米、厘米），并设置适当的画布大小，避免后续导入的视图超出可视范围。

3. 导入三视图文件

有两种常用导入方式，适用于不同场景：

- 方式一：直接导入为曲线（适合快速参考）：


点击顶部菜单栏File（文件）→ Import（导入），在弹出的对话框中选择DWG/DXF格式，找到并选中目标文件，点击“Open”。在导入选项中勾选Import as curves（导入为曲线），点击“OK”。此时三视图将以曲线的形式导入到场景中，可通过Move（移动）、Rotate（旋转）、Scale（缩放）工具调整其位置和大小，使其与场景坐标系对齐（如前视图对齐XZ平面、顶视图对齐XY平面）。

- 方式二：通过Canvas导入（适合精准布局）（推荐）：

若需将三视图分别固定在特定视图位置（如左、前、顶），可通过Canvas（画布）功能实现。点击顶部菜单栏Canvas（画布）→ Create Canvas（创建画布），依次创建三个画布，分别命名为“Left”（左视图）、“Front”（前视图）、“Top”（顶视图）。选中其中一个画布（如“Front”），点击File（文件）→ Import（导入），选择对应的前视图DWG/DXF文件并导入。重复此步骤，将左视图、顶视图分别导入对应的画布中。导入后，画布会自动将视图定位到正确的正交方向，无需手动调整角度。

4. 调整视图位置与比例

导入后，需确保三视图的比例一致且位置对应（如前视图的底部对应顶视图的底部、侧视图的右侧对应前视图的右侧）：

- 调整比例：选中某一视图曲线，使用Scale（缩放）工具，参考其他视图或已知尺寸（如车身的总长、轴距）调整其大小，使各视图的比例协调。

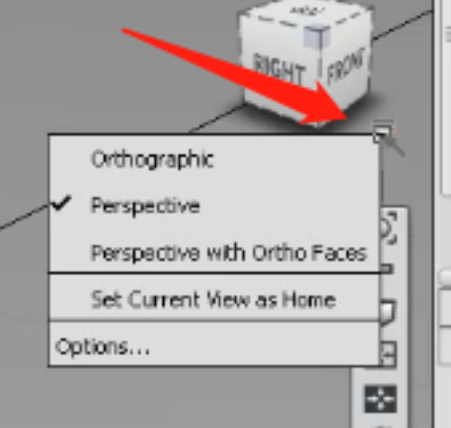

- 对齐位置：使用Move（移动）工具，配合Top（顶视图）、Front（前视图）等正交视图观察，将各视图的中心点对齐到场景原点（0,0,0），或根据设计需求调整到合适的位置（如将前视图对齐XZ平面、顶视图对齐XY平面）。

5. 基于三视图开始建模

三视图导入并调整完成后，即可作为建模的基准：

- 提取特征线：在某一视图（如侧视图）中，根据三视图中的特征（如轮眉线、腰线、窗台线），使用Curve（曲线）工具绘制对应的2D曲线，确保曲线与视图中的特征完全重合。

- 拉伸成面：选中绘制的曲线，使用Skin（蒙皮）或Extrude（拉伸）工具，沿垂直于视图平面的方向（如侧视图曲线沿Y轴方向）拉伸，生成初始曲面。

- 跨视图验证：切换到其他视图（如顶视图），检查曲面的投影是否与顶视图中的特征一致（如轮眉线的长度、轴距），若有偏差，可返回侧视图调整曲线，直至各视图投影匹配。

注意事项

- 若导入的三视图出现重叠（如两张视图叠在一起），可通过Canvas功能将各视图分离到不同的画布中，避免干扰。

- 导入的DWG/DXF文件需尽量简洁（仅保留轮廓线、特征线），避免多余的线条影响建模效率。

- 建模过程中，可随时通过投影工具（如Project Curve）将三视图中的特征线投影到曲面上，辅助调整曲面的造型和连续性。
