allegro pcb导出pdf
软件: allegro

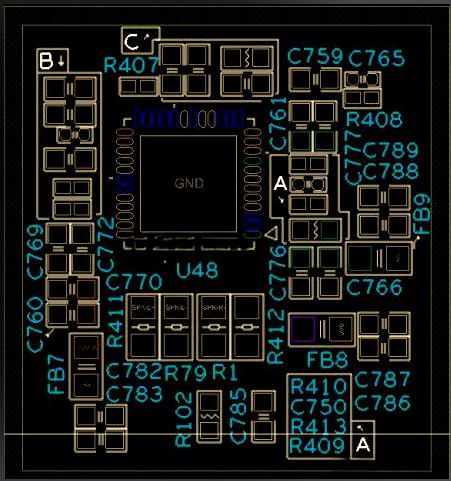

在Allegro PCB中导出PDF文件的方法可分为以下两种主要方式，具体操作如下：
一、通过菜单栏导出PDF（推荐方法）
执行导出命令
在菜单栏依次选择 File > Export > PDF，进入PDF导出设置界面。
或使用快捷命令 pdfexport（需在命令栏输入）。
设置导出选项
输出模式 ：勾选 Output PDF in Black and White mode 选择黑白打印，否则为彩色。
层选择 ：根据需求勾选要导出的层（如顶层、底层、丝印层等）。
页面设置 ：可调整单位、尺寸、边距等参数，但默认设置通常已满足需求。
保存文件
选择保存路径（建议避开C盘或管理员文件夹），文件名避免空格，点击 Export 完成导出。
二、通过Skill工艺辅助导出PDF（适用于特定需求）
执行Skill命令
在菜单栏选择 Fanyskill-工艺-导出PDF 或输入快捷命令 pdfexport。
设置镜像与层
若需导出镜像PDF，需在 Plot Setup 中勾选 Mirror 选项，并在导出时勾选 Mirrored。
选择目标层（如 ASM_TOP、ASM_BOT）并确认设置。
生成PDF
点击 Export 或直接打印（通过虚拟打印机Adobe PDF）生成PDF文件。
注意事项
版本差异 ：不同Allegro版本操作路径可能略有不同，建议参考软件内帮助文档。
镜像处理 ：导出镜像PDF时需注意层方向和丝印方向，避免生产错误。
文件命名 ：PDF文件名建议与PCB文件名一致，且避免使用特殊字符。
通过以上方法，可高效导出满足不同需求的PDF文件，便于设计评审、生产协同及存档。
一、通过菜单栏导出PDF（推荐方法）
执行导出命令
在菜单栏依次选择 File > Export > PDF，进入PDF导出设置界面。
或使用快捷命令 pdfexport（需在命令栏输入）。
设置导出选项
输出模式 ：勾选 Output PDF in Black and White mode 选择黑白打印，否则为彩色。
层选择 ：根据需求勾选要导出的层（如顶层、底层、丝印层等）。
页面设置 ：可调整单位、尺寸、边距等参数，但默认设置通常已满足需求。
保存文件
选择保存路径（建议避开C盘或管理员文件夹），文件名避免空格，点击 Export 完成导出。
二、通过Skill工艺辅助导出PDF（适用于特定需求）
执行Skill命令
在菜单栏选择 Fanyskill-工艺-导出PDF 或输入快捷命令 pdfexport。
设置镜像与层
若需导出镜像PDF，需在 Plot Setup 中勾选 Mirror 选项，并在导出时勾选 Mirrored。
选择目标层（如 ASM_TOP、ASM_BOT）并确认设置。
生成PDF
点击 Export 或直接打印（通过虚拟打印机Adobe PDF）生成PDF文件。
注意事项
版本差异 ：不同Allegro版本操作路径可能略有不同，建议参考软件内帮助文档。
镜像处理 ：导出镜像PDF时需注意层方向和丝印方向，避免生产错误。
文件命名 ：PDF文件名建议与PCB文件名一致，且避免使用特殊字符。
通过以上方法，可高效导出满足不同需求的PDF文件，便于设计评审、生产协同及存档。
