allegro使用快捷和命令
软件: allegro

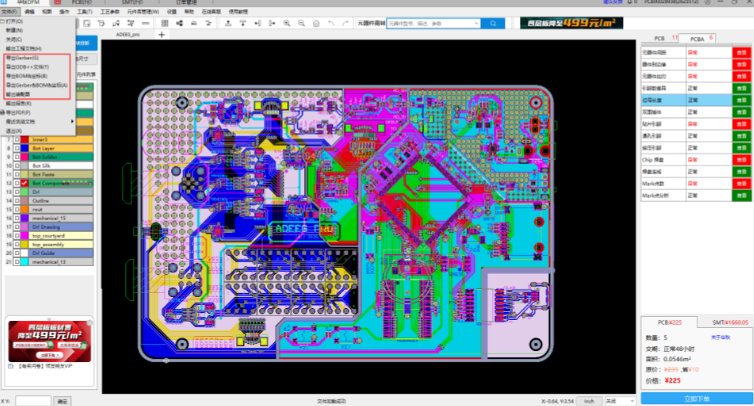

以下是Allegro软件中常用的快捷键和命令操作汇总，结合了多个来源的实用技巧和自定义方法：
一、基础快捷键
导航与视图控制
Home：全屏显示（Zoom Fit）
F10/F11：放大/缩小窗口（Zoom In/Out）
End：刷新屏幕（Redisplay）
PgUp/PgDown：放大/缩小（需自定义）
鼠标中键拖动：平移画面；滚轮缩放。
对象操作
Del：删除对象
E：移动（Move）
R：旋转90度（Rotate）
F：镜像（Mirror）
H：高亮（Hilight）；U：取消高亮（Unrats）。
布线相关
Add Connect（默认无快捷键，可自定义为F6）：开始走线
Slide：推挤修线（可自定义为S）
Custom Smooth：优化走线。
二、自定义快捷键方法
Allegro支持通过修改env文件（用户变量文件）定义快捷键，优先级高于全局设置：
格式示例：
alias F2 done 结束命令
funckey W show element 显示属性
funckey M mirror 镜像操作
alias用于单键绑定，funckey支持组合键（如funckey " " "pop bbdrill"用空格键打孔）。
常用自定义命令：
funckey Z undo：撤销
funckey C copy：复制
funckey Q add connect：快速布线。
三、高级操作命令
约束管理
Constraints Manager：检查设计规则，支持过滤未通过的约束（View Failed Only）。
层与形状编辑
Z-Copy：复制形状到其他层（支持通配符如GND*）
Shape Add/Edit Boundary：铜皮绘制与修改。
钻孔与制造文件
Manufacture -> NC Drill：生成钻孔文件
Drill Legend：调整钻孔图表位置（使用Move--Group）。
四、效率技巧
批处理操作：
批量旋转器件：Edit->Move中选择User Pick，框选后右键Rotate。
等长布线：Setup -> Constraints -> Electrical中设置Min/Max Propagation Delays。
显示优化：
关闭动态铜皮显示：Setup -> User Preferences -> Display -> no_shape_fill。
显示属性分布：Menu -> Display/Property/Graphics tab。
脚本与宏：
支持Skill脚本扩展功能（如自动对齐器件）。
五、与其他EDA工具对比
Allegro vs AD/Pads：
Allegro依赖自定义（如funckey），而AD使用结构化快捷键（如P→T交互走线），Pads则通过无模命令（如G 数值改栅格）。
以上内容综合了Allegro的核心操作，如需更完整的快捷键列表或特定功能详解，可参考。
一、基础快捷键
导航与视图控制
Home：全屏显示（Zoom Fit）
F10/F11：放大/缩小窗口（Zoom In/Out）
End：刷新屏幕（Redisplay）
PgUp/PgDown：放大/缩小（需自定义）
鼠标中键拖动：平移画面；滚轮缩放。
对象操作
Del：删除对象
E：移动（Move）
R：旋转90度（Rotate）
F：镜像（Mirror）
H：高亮（Hilight）；U：取消高亮（Unrats）。
布线相关
Add Connect（默认无快捷键，可自定义为F6）：开始走线
Slide：推挤修线（可自定义为S）
Custom Smooth：优化走线。
二、自定义快捷键方法
Allegro支持通过修改env文件（用户变量文件）定义快捷键，优先级高于全局设置：
格式示例：
alias F2 done 结束命令
funckey W show element 显示属性
funckey M mirror 镜像操作
alias用于单键绑定，funckey支持组合键（如funckey " " "pop bbdrill"用空格键打孔）。
常用自定义命令：
funckey Z undo：撤销
funckey C copy：复制
funckey Q add connect：快速布线。
三、高级操作命令
约束管理
Constraints Manager：检查设计规则，支持过滤未通过的约束（View Failed Only）。
层与形状编辑
Z-Copy：复制形状到其他层（支持通配符如GND*）
Shape Add/Edit Boundary：铜皮绘制与修改。
钻孔与制造文件
Manufacture -> NC Drill：生成钻孔文件
Drill Legend：调整钻孔图表位置（使用Move--Group）。
四、效率技巧
批处理操作：
批量旋转器件：Edit->Move中选择User Pick，框选后右键Rotate。
等长布线：Setup -> Constraints -> Electrical中设置Min/Max Propagation Delays。
显示优化：
关闭动态铜皮显示：Setup -> User Preferences -> Display -> no_shape_fill。
显示属性分布：Menu -> Display/Property/Graphics tab。
脚本与宏：
支持Skill脚本扩展功能（如自动对齐器件）。
五、与其他EDA工具对比
Allegro vs AD/Pads：
Allegro依赖自定义（如funckey），而AD使用结构化快捷键（如P→T交互走线），Pads则通过无模命令（如G 数值改栅格）。
以上内容综合了Allegro的核心操作，如需更完整的快捷键列表或特定功能详解，可参考。
