altium designer怎么翻转

在 Altium Designer 中旋转元器件或设计对象可以通过多种方式实现，具体方法如下：

1. 旋转单个元器件

90度旋转：

顺时针旋转：选中元器件后，按住鼠标左键拖动，同时按下空格键（Space）。

逆时针旋转：选中元器件后，按住鼠标左键拖动，同时按下 Shift + 空格键。

任意角度旋转：

选中元器件后，通过菜单栏选择 Edit → Move → Rotate Selection（或使用快捷键 E + M + O），输入旋转角度（正数为顺时针，负数为逆时针）并指定旋转基准点。


或在元器件的属性面板中直接修改 Rotation 字段的数值。

2. 调整旋转步进角度

默认旋转步进为90度，但可以在 Preferences → PCB Editor → General 中修改 Rotation Step 的值（例如设为45度），此后空格键旋转将按新步进执行。

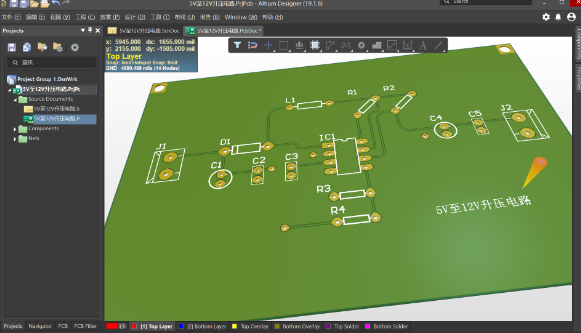

3. 整体旋转PCB设计

全选对象：使用 Ctrl + A 选中所有需要旋转的对象。

使用变换工具：通过菜单 Tools → Transform Commands，设置旋转角度和中心点（默认为中心原点）。

快捷键调整：选中对象后，按 Shift + 方向键 可进行90度增量旋转（仅视角调整，不改变实际布局）。

4. 原理图元件的旋转

放置或移动元件时，按空格键以90度步进旋转。

已放置的元件可通过右键菜单选择 Rotate Clockwise/Anti-Clockwise，或使用快捷键 E + R 进入旋转模式。

注意事项

英文输入法：快捷键需在英文输入模式下生效。

锁定对象：若对象已锁定，旋转前需确认解锁。

备份文件：整体旋转前建议备份设计文件。

以上方法覆盖了从单个元件到整体设计的旋转需求，用户可根据场景选择合适的方式。
