eplan中断点怎么自动关联
软件: eplan
在EPLAN中，中断点的自动关联主要通过以下步骤和功能实现：

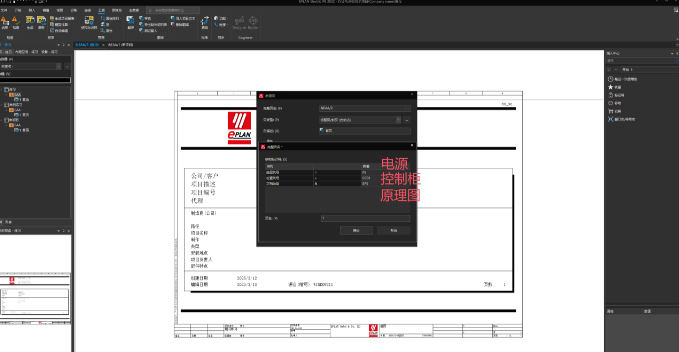

1. 基本操作步骤
插入中断点：在需要断开的连线位置右键选择“插入断点”，或通过菜单【插入】>【连接符号】>【中断点】添加。
命名一致性：确保所有关联的中断点具有相同的“完整设备标识符”（包括名称、位置等属性），这是自动关联的关键条件。
自动关联功能：通过工具栏的“自动关联”按钮或快捷键 Ctrl+Shift+L，系统会根据中断点名称自动匹配关联。
2. 关联参考类型
连续性关联：中断点按顺序关联（如第一个指向第二个，第二个指向第三个），适用于跨页连接。可通过中断点导航器调整顺序。
星型关联：将一个中断点设为“星型源”，其他同名中断点均关联到该源，源点会显示所有关联目标。需在中断点属性中勾选“星型源”选项。
3. 导航与跳转
快速跳转：选中中断点后按 F 键，或在右键菜单中选择“关联参考功能”，可跳转到关联的中断点。
中断点导航器：通过【项目数据】>【连接】>【中断点导航器】集中管理所有中断点，编辑源/目标关系或重新排序。
4. 注意事项
错误排查：若关联失败，检查中断点名称是否一致，或通过【选项】>【设置】>【项目】>【关联参考】确认显示设置是否启用。
手动调整：自动关联可能因命名冲突或跨页复杂连接出错，需手动在中断点导航器中修正。
5. 高级设置
成对关联参考：用于电机保护器等设备，需在属性中将辅助触点表达类型改为“成对关联参考”，主触点与辅助触点自动关联。
通过以上方法，EPLAN可实现中断点的高效自动关联，提升跨页设计的连贯性。如需更详细的操作示例，可参考相关教程或导航器功能。
