femap中如何将两个节点设置为固结？

Femap中将两个节点设置为固结的操作步骤

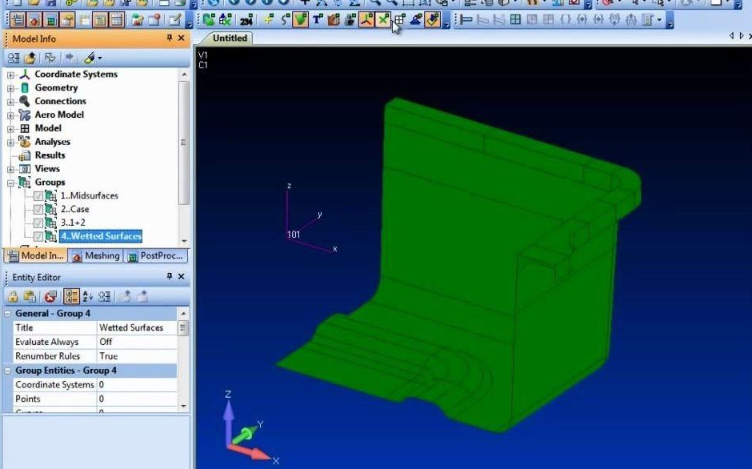

在Femap中，“固结”通常指通过多点约束（MPC，Multi-Point Constraint）或接触关系将两个节点的自由度完全绑定，使其位移保持一致。以下是具体操作流程：

1. 准备工作：确认节点选择

首先需明确需要固结的两个节点，可通过以下方式选中：

- 在图形窗口中直接点击选择两个节点（按住`Ctrl`键可多选）；

- 或通过模型树→几何→节点列表找到对应节点并选中。

2. 创建多点约束（MPC）

多点约束是Femap中实现节点固结的常用方法，可将多个节点的自由度耦合为一个等效节点。操作步骤如下：

- 打开约束对话框：点击顶部菜单栏模型→约束→创建/管理集（或点击约束工具栏中的“创建约束”按钮）；


- 新建约束集：在弹出的“新建约束集”对话框中，输入集名称（如“NodeGlue”），选择“标准约束集”（默认），点击“确定”；

- 定义MPC约束：

- 在模型信息窗格中展开“约束”→“约束定义”，右键点击空白处，选择新建→多点约束（MPC）；

- 在“创建多点约束”对话框中，设置以下参数：

- 主节点（Master Node）：选择一个节点作为“主导节点”（其自由度将传递给从节点）；

- 从节点（Slave Nodes）：添加另一个节点作为“从属节点”（其自由度将与主节点同步）；

- 自由度选择：勾选需要约束的自由度（通常为`UX`、`UY`、`UZ`，即平动自由度；若为梁/壳单元需包含转动自由度`RX`、`RY`、`RZ`）；

- 权重系数：默认值为`1`（表示主从节点自由度完全同步），可根据需要调整（如`0.5`表示从节点位移为主节点的一半，但固结场景建议设为`1`）。

- 点击“应用”完成MPC约束创建。

3. 验证约束效果

- 查看约束符号：在图形窗口中，选中的节点会显示约束符号（如小锁或箭头），表示其自由度已被限制；

- 检查自由度：选中节点，右键点击属性→自由度，确认`UX`、`UY`、`UZ`等自由度旁显示“锁定”图标；

- 求解前检查：运行分析前，通过工具→检查模型→约束检查，确认无遗漏或冲突的约束。

注意事项

- 避免过度约束：固结两个节点会消除它们之间的相对位移，若模型中存在其他约束（如固定约束），需确保不会导致刚体位移（如无约束的平移或旋转）；

- 接触关系的替代方案：若需模拟节点间的弹性连接（而非完全固结），可使用接触属性（如“Glue”类型），但操作更复杂，需定义接触面、法向/切向刚度等参数；

- 单元类型兼容性：MPC约束适用于所有单元类型，但需确保主从节点的自由度匹配（如体单元节点只有平动自由度，不能约束转动）。

通过以上步骤，即可在Femap中将两个节点设置为固结状态，确保它们在分析中保持位移一致。
