hfss怎么查看天线辐射效率

在HFSS中查看天线辐射效率，主要通过以下步骤实现：

1. 定义3D辐射表面

在仿真前需设置辐射边界条件（Radiation Boundary），通常为辐射边界盒（Air Box），其尺寸需至少距离天线结构λ/4（工作波长四分之一），以确保准确模拟自由空间辐射环境。

2. 仿真完成后提取效率数据

进入HFSS的后处理模块（Results），选择 Radiation → 3D Radiation Pattern → Compute Antenna Parameters。

在此界面中，软件会计算并显示天线的辐射效率（Radiation Efficiency）、总效率（Total Efficiency）以及最大增益（Max Gain）等参数。


3. 关键参数说明

辐射效率：表示天线将输入功率转换为辐射功率的比例，计算公式为辐射功率与输入功率之比（通常以百分比或分贝形式显示）。

总效率：进一步考虑匹配损耗（如S11反射损耗），公式为辐射效率×(1−|S11|²)。

4. 验证与注意事项

仿真结果合理性：HFSS仿真效率可能超过100%（数值误差或理想化假设），但实物天线效率受材料损耗、加工误差等限制，通常低于100%。

网格与边界条件：需确保网格足够精细（尤其在辐射边界附近），并正确设置辐射边界或PML（完美匹配层）以避免虚假反射。

5. 辅助分析工具

可通过场分布图（Field Overlays）观察近场和远场分布，结合Smith圆图分析阻抗匹配对效率的影响。

参数化扫描（Parametric Sweep）可用于优化天线尺寸或材料，提升辐射效率。

示例操作路径（HFSS界面）：

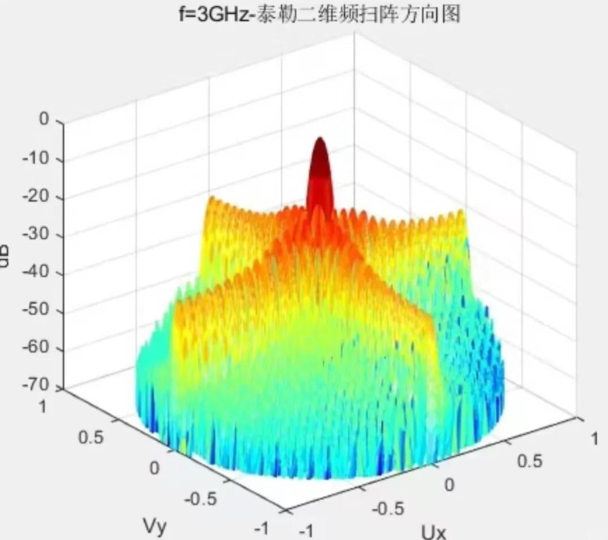

右键点击 Results → Create Far Fields Report → 3D Polar Plot。

在报告生成器中勾选 Radiation Efficiency 或 Total Efficiency 选项。

通过以上步骤，可全面评估天线的辐射性能。若需进一步优化，可结合损耗分析（如导体损耗、介质损耗）调整设计。
