mathcad根据函数绘图
一、准备工作：定义函数与变量
在绘图前，需先定义函数和设置变量的取值范围，这是Mathcad绘图的核心基础。
1. 定义函数：使用“定义运算符”（冒号`:`）输入函数表达式。例如，定义正弦函数`f(x) := sin(x)`，或二次函数`g(x) := x^2 - 3*x + 2`。函数名需符合标识符规则（如字母开头，无空格），参数用括号括起，表达式写在右侧。
2. 设置范围变量：范围变量用于指定函数的自变量取值区间，格式为`变量名 := 起始值, 步长.. 结束值`。例如，`x := 0, 0.1.. 2*π`表示`x`从0开始，以0.1为步长递增，直到2π（约6.28）。步长越小，曲线越光滑。
二、绘制一元函数直角坐标图（最常用）
一元函数图用于展示`y = f(x)`的关系，操作步骤如下：
1. 插入图形框：通过三种方式之一插入空白X-Y坐标轴：
- 快捷键：按下`@`键（位于数字键“2”上方）；
- 菜单：点击顶部菜单栏【插入】→【图表】→【X-Y绘图】；
- 工具栏：点击【图形】工具栏中的“X-Y Plot”按钮。
2. 输入函数与变量：
- 在图形框左侧占位符（纵轴位置）输入函数表达式（如`f(x)`）；
- 在图形框下方占位符（横轴位置）输入范围变量（如`x`）。输入完成后，Mathcad会自动计算并绘制曲线。
3. 调整图形属性：
- 修改坐标轴范围：点击坐标轴，待边框高亮后，拖动边框边缘可调整范围；或双击坐标轴，弹出【格式化X-Y绘图】窗口，修改“最小值”“最大值”等参数。
- 修改线条样式：双击坐标轴，进入【格式化当前选定的X-Y绘图】→【轨迹】标签，可选择线条颜色、粗细、类型（如实线、虚线）。
- 添加网格线：在【格式化X-Y绘图】→【网格线】标签中，勾选“主网格线”或“次网格线”即可显示。

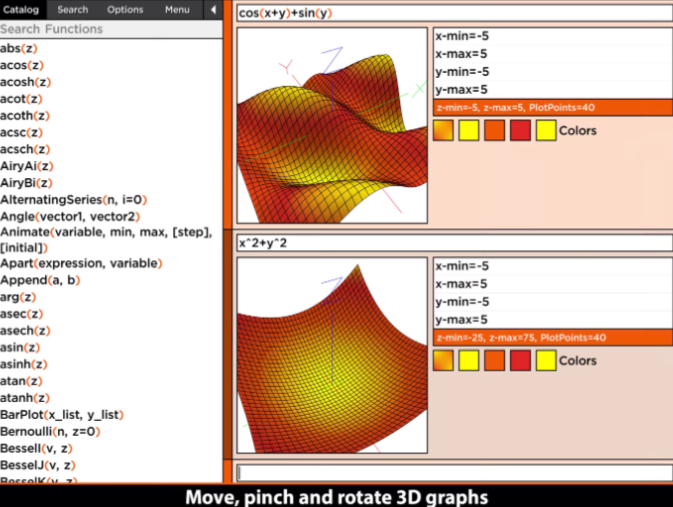

三、绘制二元函数曲面图（3D图）
二元函数图用于展示`z = f(x,y)`的三维关系，操作步骤如下：
1. 定义二元函数：例如`h(x,y) := sin(x)*cos(y)`，定义方式与一元函数一致。
2. 设置范围变量：需定义两个范围变量（通常用`i`、`j`表示），用于生成`x`、`y`的网格点。例如：
- `i := 0.. 100`（横轴方向，101个点）；
- `j := 0.. 100`（纵轴方向，101个点）。
3. 生成网格点：通过`x := -π + 2*π*i/100`、`y := -π + 2*π*j/100`将`i`、`j`转换为`x`、`y`的取值（覆盖`[-π, π]`区间）。这一步将离散的`i`、`j`转换为连续的坐标点。
4. 插入曲面图：按下`Ctrl+Shift+P`（插入特殊字符“π”）后，点击【插入】→【图表】→【曲面图】，或使用工具栏中的“Surface Plot”按钮。
5. 输入函数与变量：在曲面图框左侧占位符（纵轴位置）输入`z`，下方占位符（横轴位置）输入`x`，左侧第二个占位符（深度方向）输入`y`。Mathcad会自动计算每个`(x,y)`对应的`z`值，并绘制3D曲面。
四、注意事项
- 函数有效性：确保函数表达式语法正确（如乘号用`*`，除号用`/`，指数用`^`），避免使用未定义的变量。
- 范围变量精度：步长越小，曲线越光滑，但计算量越大。例如，`x := 0, 0.01.. 2*π`比`x := 0, 0.1.. 2*π`更精确，但绘制时间更长。
- 图形编辑技巧：选中图形后，可通过拖动边缘调整大小，或按住`Ctrl`键拖动图形可复制。
通过以上步骤，即可在Mathcad中根据函数快速绘制直观的图形，帮助分析函数的性质（如单调性、周期性、极值等）。
