ansys怎么导入ncode

ANSYS导入Ncode的两种主要方法

一、内嵌插件法（推荐：无需切换界面，操作便捷）

内嵌插件法是将Ncode功能集成到ANSYS Mechanical界面中，直接在同一环境下完成结构分析与疲劳仿真，适用于需要频繁进行疲劳分析的场景。

适用版本：Ansys Mechanical 2020R2及以上版本（高版本已内置插件，低版本需从官网下载`MechanicalEmbeddedDesignLife.wbex`文件）。

操作步骤：

1. 打开结构分析模块：启动ANSYS Workbench，打开已有的结构静力学/动力学分析模块，进入Mechanical界面。

2. 加载内嵌插件：在Mechanical界面的Add-ons工具栏中，找到“DesignLife”按钮并单击（按钮变为带边框状态），此时内嵌Ncode插件已激活。

3. 添加疲劳分析模块：单击“DesignLife Analysis”，软件会自动在项目树中添加一个疲劳分析模块（如“DesignLife Analysis”节点）。


4. 配置疲劳分析参数：

- 选择分析类型：支持应力寿命、应变寿命、壳体焊缝、实体焊缝等四种类型（2023R1版本示例），选择后弹出对应参数设置窗口（如平均应力修正方式、多轴处理方式等）。

- 指定疲劳区域：通过几何选择或Named Selections定义需要分析的部件表面/体（如压缩机壳体易疲劳部位）。

- 设置载荷事件：在“Load Mapper”中添加时间序列载荷（如发动机转速波动载荷），支持恒定幅值、时间步等多种载荷类型。

5. 关联结构分析结果：将结构分析模块的“Solution”拖动至疲劳分析模块的“Setup”中，实现材料、网格及计算结果共享，完成分析流程搭建。

二、外部安装法（完整功能：支持高级应用）

外部安装法是通过安装Ncode独立软件，将其与ANSYS Workbench集成，实现双向数据交互和Ncode全部功能（如高级疲劳算法、多物理场耦合等）。

操作步骤：

1. 安装Ncode软件：从ANSYS官网下载并安装Ncode DesignLife，安装时选择“集成到ANSYS Workbench”选项，确保软件路径正确（如Ansys根目录）。

2. 验证集成效果：重启ANSYS Workbench，在“Toolbox”中找到“Ncode”模块（如“Ncode DesignLife”），可直接拖入项目流程。

3. 导入ANSYS结果至Ncode：

- 导出ANSYS数据：在ANSYS中完成结构分析后，将结果文件保存为WBPZ格式（ANSYS专用）、CSV或TXT格式（通用格式）。

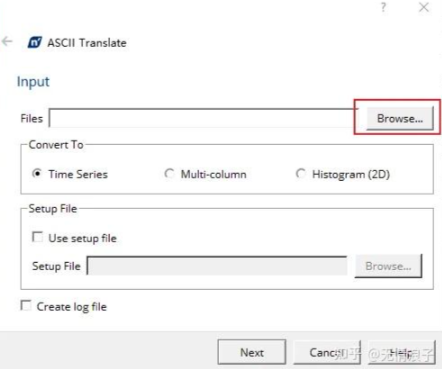

- 导入至Ncode：打开Ncode软件，点击顶部菜单栏“Data”→“Import”，选择导出的文件并指定格式（如CSV），点击“Import”完成数据导入。

4. 开展疲劳分析：在Ncode中设置疲劳载荷事件、材料属性、损伤计算参数（如Goodman修正），运行仿真并查看疲劳寿命、损伤云图等结果。

注意事项

- 内嵌插件法需依赖外部Ncode安装包（低版本需单独下载），否则无法进行计算；外部安装法需确保Ncode与ANSYS版本兼容。

- 内嵌插件仅集成常用功能（如基本疲劳分析），高级功能（如多轴疲劳、非线性材料疲劳）需通过外部Ncode软件实现。

- 导入ANSYS结果时，建议选择WBPZ格式以保留完整数据信息，避免数据丢失。
