ncode使用技巧合集
软件: ncode
一、后处理结果查看与优化技巧
1. 寿命/损伤云图显示调整：若云图全为单一颜色（如全红或全蓝），可通过右键点击颜色条→Properties→Scaling将范围类型从“Automatic”改为“Manual”，手动设置合理的最小值（如忽略无限寿命）和最大值（如1e8），增强梯度对比度；若需更清晰区分有限寿命区域，可切换显示变量为“Damage”（损伤），损伤值在无限寿命区域为0，有寿命区域>1（或>1e0），对比度更明显。
2. 精准定位危险点：使用工具栏上的Probe（探查）工具（光标带问号图标），点击模型上的节点，工具窗口会显示该点的具体寿命和损伤值；也可通过Tools→Hot Spot Table或Find Worst功能，生成按损伤降序/寿命升序列出的表格，包含关键节点/单元的坐标和结果值。

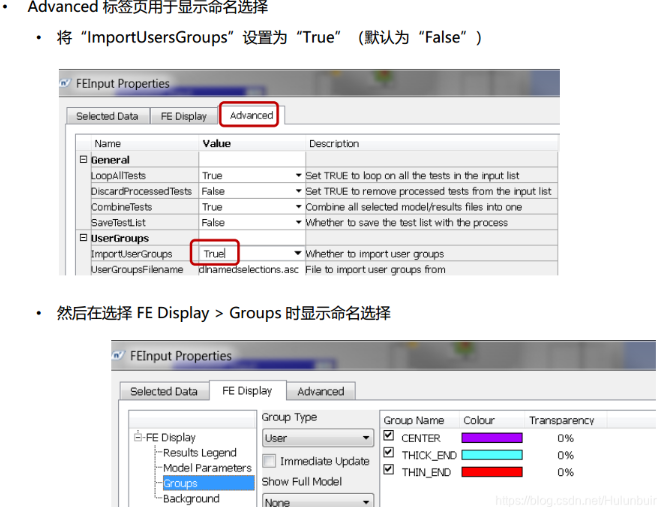

3. 隐藏无限寿命区域：nCode默认将无限寿命（Life > 1e20）显示为特定颜色（如蓝色），无法直接隐藏，但可通过Tools→Create Display Group→By Result Value，设置条件如“Damage > 1e-10”，仅显示有限寿命区域。
4. 解决云图无效值（NaN）：若云图显示“NaN”，通常因该位置计算失败，需检查：① 输入应力/应变是否为零；② 材料属性是否分配正确；③ SN/EN曲线是否在全部应力/应变范围内有定义；④ 单元是否在分析中被“杀死”。
二、数据处理与分析技巧
1. 数据预处理流程：加载原始数据后，依次进行清洗（去除缺失值，如`ncode.sanitize`）、转换（分类变量转数值，如`ncode.convert_categorical`）、标准化（如`ncode.standardize`），优化数据质量，为后续分析奠定基础。
2. 材料疲劳参数设置：精准设置材料存活率与标准差（避免过度设计或安全隐患）、有效应力集中系数（动态修正应力集中影响）、疲劳极限修正系数（适应长寿命疲劳分析）、表面应力数据（高精度提取表面应力，减少误差），均在nCode的材料模块中完成。
3. 多载荷工况整合：通过FE-Fatigue模块整合来自多体动力学软件（如ADAMS、SIMPACK）或多通道测试的载荷数据，支持多载荷时间历程叠加，分析多工况对疲劳损伤的综合影响。
三、自动化与效率提升技巧
1. 自动化处理脚本：使用nSoft的nCL工程编程语言，将滤波、单位转换、文件长度处理等常规任务合并为自动化脚本，通过nCL自动处理器（含用户菜单和对话框）快速执行，减少人工操作误差。
2. 报告自动生成：利用Report glyph（报告图标），拖入分析流程并连接结果glyph，配置包含云图、热点表格、输入参数摘要的模板，运行后生成HTML或PDF格式报告，实现报告生成的标准化和自动化。
四、文件与数据管理技巧
1. 文件格式与用途区分：`.fes`为项目数据库文件，包含整个分析流程、设置及结果，用于存档和重新编辑分析（在GlyphWorks中打开）；`.dac`为结果数据文件，仅包含最终寿命/损伤云图数据，用于快速查看和后处理（在nCode DesignLife或CAD/CAE后处理器中打开）。
2. 数据导入与导出：支持ASCII、Binary、DAC、SoMat SIF等多种工业标准格式的导入导出；导出结果时，可通过右键模型窗口→Export→Field Data导出所有节点/单元数据（或当前显示组数据）为CSV格式，通过Hot Spot Table→导出按钮导出热点列表，通过XY图表→右键→Export Chart Data导出XY图数据。
五、进阶功能应用技巧
1. 雨流循环计数与外推：使用nCode RAINFLOW程序（nSoft v5.3新增功能），处理多文件格式、多通道测试数据，支持工作循环提取，可快速外推雨流矩阵或Markov矩阵，用于寿命预测或自定义应用。
2. 频谱与滤波分析：通过FFT（快速傅里叶变换）、功率谱密度（PSD）、瀑布分析（频率内容随时间变化）评估信号频率特性；使用Butterworth、Fourier、Remez（加权Chebyshev）滤波器去除噪声（如低波段、高波段），自定义滤波器传递函数以优化信号质量。
1. 寿命/损伤云图显示调整：若云图全为单一颜色（如全红或全蓝），可通过右键点击颜色条→Properties→Scaling将范围类型从“Automatic”改为“Manual”，手动设置合理的最小值（如忽略无限寿命）和最大值（如1e8），增强梯度对比度；若需更清晰区分有限寿命区域，可切换显示变量为“Damage”（损伤），损伤值在无限寿命区域为0，有寿命区域>1（或>1e0），对比度更明显。
2. 精准定位危险点：使用工具栏上的Probe（探查）工具（光标带问号图标），点击模型上的节点，工具窗口会显示该点的具体寿命和损伤值；也可通过Tools→Hot Spot Table或Find Worst功能，生成按损伤降序/寿命升序列出的表格，包含关键节点/单元的坐标和结果值。
3. 隐藏无限寿命区域：nCode默认将无限寿命（Life > 1e20）显示为特定颜色（如蓝色），无法直接隐藏，但可通过Tools→Create Display Group→By Result Value，设置条件如“Damage > 1e-10”，仅显示有限寿命区域。
4. 解决云图无效值（NaN）：若云图显示“NaN”，通常因该位置计算失败，需检查：① 输入应力/应变是否为零；② 材料属性是否分配正确；③ SN/EN曲线是否在全部应力/应变范围内有定义；④ 单元是否在分析中被“杀死”。
二、数据处理与分析技巧
1. 数据预处理流程：加载原始数据后，依次进行清洗（去除缺失值，如`ncode.sanitize`）、转换（分类变量转数值，如`ncode.convert_categorical`）、标准化（如`ncode.standardize`），优化数据质量，为后续分析奠定基础。
2. 材料疲劳参数设置：精准设置材料存活率与标准差（避免过度设计或安全隐患）、有效应力集中系数（动态修正应力集中影响）、疲劳极限修正系数（适应长寿命疲劳分析）、表面应力数据（高精度提取表面应力，减少误差），均在nCode的材料模块中完成。
3. 多载荷工况整合：通过FE-Fatigue模块整合来自多体动力学软件（如ADAMS、SIMPACK）或多通道测试的载荷数据，支持多载荷时间历程叠加，分析多工况对疲劳损伤的综合影响。
三、自动化与效率提升技巧
1. 自动化处理脚本：使用nSoft的nCL工程编程语言，将滤波、单位转换、文件长度处理等常规任务合并为自动化脚本，通过nCL自动处理器（含用户菜单和对话框）快速执行，减少人工操作误差。
2. 报告自动生成：利用Report glyph（报告图标），拖入分析流程并连接结果glyph，配置包含云图、热点表格、输入参数摘要的模板，运行后生成HTML或PDF格式报告，实现报告生成的标准化和自动化。
四、文件与数据管理技巧
1. 文件格式与用途区分：`.fes`为项目数据库文件，包含整个分析流程、设置及结果，用于存档和重新编辑分析（在GlyphWorks中打开）；`.dac`为结果数据文件，仅包含最终寿命/损伤云图数据，用于快速查看和后处理（在nCode DesignLife或CAD/CAE后处理器中打开）。
2. 数据导入与导出：支持ASCII、Binary、DAC、SoMat SIF等多种工业标准格式的导入导出；导出结果时，可通过右键模型窗口→Export→Field Data导出所有节点/单元数据（或当前显示组数据）为CSV格式，通过Hot Spot Table→导出按钮导出热点列表，通过XY图表→右键→Export Chart Data导出XY图数据。
五、进阶功能应用技巧
1. 雨流循环计数与外推：使用nCode RAINFLOW程序（nSoft v5.3新增功能），处理多文件格式、多通道测试数据，支持工作循环提取，可快速外推雨流矩阵或Markov矩阵，用于寿命预测或自定义应用。
2. 频谱与滤波分析：通过FFT（快速傅里叶变换）、功率谱密度（PSD）、瀑布分析（频率内容随时间变化）评估信号频率特性；使用Butterworth、Fourier、Remez（加权Chebyshev）滤波器去除噪声（如低波段、高波段），自定义滤波器传递函数以优化信号质量。
