Ncode基础概念
Ncode是专注于疲劳分析的工程软件，广泛应用于结构疲劳寿命预测（如汽车零部件、航空航天组件等）。其核心功能包括载荷导入、材料S-N曲线管理、疲劳计算（应变寿命/应力寿命）、结果可视化等，支持与ANSYS、Abaqus等有限元软件集成。
常见操作流程（以疲劳分析为例）
1. 前期准备
- 软件模块布局：打开Ncode DesignLife，拖入FEInput（有限元结果导入）、SNAnalysis（疲劳分析核心）、FEDisplay（结果查看）、FEOutput（结果输出）模块，通过连线建立流程连接。
- 材料设置：通过MaterialsManager创建材料数据库（.mxd文件），添加S-N曲线数据（格式：R值、应力值、寿命值，用逗号分隔），并将材料分配给对应属性组（如弹性模量、屈服强度）。
2. 有限元结果导入
- 使用FEInput模块导入有限元软件输出的文件（如Abaqus的.odb文件），通过“Properties”设置确认文件路径，部分显示模型以验证导入正确性。
3. 载荷时间序列处理

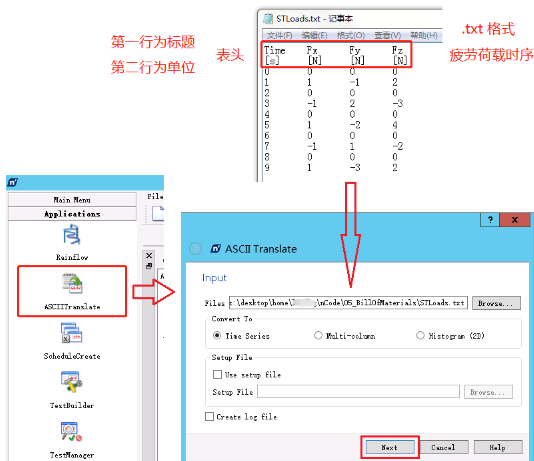

- 载荷导入：通过TSInput模块导入载荷时间序列文件（如.s3t格式，包含时间与载荷数据），使用“Scan Now”功能扫描并加载数据。
- 载荷工况创建：通过ScheduleCreate工具生成载荷工况文件（.dcy格式），设置载荷循环类型（如恒定幅值、时间历程），并指定输出路径。
4. 疲劳分析设置
- 参数配置：双击SNAnalysis模块进入高级编辑，设置：
- 加载类型：选择“Duty Cycle”（载荷工况）；
- 疲劳算法：选择“MultiR Ratio Curve”（多R比曲线，适用于变幅载荷）；
- 组合方法：选择“Max Principal”（最大主应力法，适用于多数结构）；
- 计算资源：在“Analysis Runs”中设置CPU线程数（如4线程），加速计算。
5. 结果输出与验证
- 输出设置：通过FEOutput模块设置输出格式（如ABAQUS ODB格式），指定输出文件名（如“result.odb”），保存后可导入有限元软件查看详细应力分布与疲劳寿命云图。
- 结果验证：使用FEDisplay模块查看疲劳寿命结果（如寿命云图、损伤分布），确认是否符合设计预期。
特殊场景处理
1. 实测PSD转随机振动信号
- 数据导入：导入实测PSD文件（.txt/.csv格式，包含频率与功率谱密度），确认单位（如g²/Hz）与采样频率范围。
- 信号生成：通过“PSD to Time History”工具，设置信号时长（≥10倍最高频率周期，如最高频率1kHz则时长≥10s）、时间步长（满足Nyquist定理，如采样频率2kHz则步长≤0.5ms），生成时域随机信号。
- 信号验证：使用“Time History to PSD”工具对生成的信号进行PSD分析，确保与输入谱曲线吻合（误差≤5%），保存为振动控制器兼容格式（如.csv）。
2. 多轴随机振动疲劳分析
- 流程选择：采用FEInput+VibrationAnalysis+MultiColumn+FEOutput模块组合（适用于多通道载荷导入）或FEInput+VibrationAnalysis+VibrationGenerator+FEOutput模块组合（适用于单通道载荷生成）。
- 载荷分配：在VibrationAnalysis模块的“Advanced Edit”中，将“Loading Type”改为“Duty Cycle”，添加多个“Vibration Load Provider”（如3个方向），对应导入的载荷工况。
- 参数设置：根据标准（如IEC 61373-2010）设置各方向持续时间（如5h），重复次数与持续时间乘积保持一致（如重复次数1次、时间18000s），确保结果一致性。
Ncode是专注于疲劳分析的工程软件，广泛应用于结构疲劳寿命预测（如汽车零部件、航空航天组件等）。其核心功能包括载荷导入、材料S-N曲线管理、疲劳计算（应变寿命/应力寿命）、结果可视化等，支持与ANSYS、Abaqus等有限元软件集成。
常见操作流程（以疲劳分析为例）
1. 前期准备
- 软件模块布局：打开Ncode DesignLife，拖入FEInput（有限元结果导入）、SNAnalysis（疲劳分析核心）、FEDisplay（结果查看）、FEOutput（结果输出）模块，通过连线建立流程连接。
- 材料设置：通过MaterialsManager创建材料数据库（.mxd文件），添加S-N曲线数据（格式：R值、应力值、寿命值，用逗号分隔），并将材料分配给对应属性组（如弹性模量、屈服强度）。
2. 有限元结果导入
- 使用FEInput模块导入有限元软件输出的文件（如Abaqus的.odb文件），通过“Properties”设置确认文件路径，部分显示模型以验证导入正确性。
3. 载荷时间序列处理
- 载荷导入：通过TSInput模块导入载荷时间序列文件（如.s3t格式，包含时间与载荷数据），使用“Scan Now”功能扫描并加载数据。
- 载荷工况创建：通过ScheduleCreate工具生成载荷工况文件（.dcy格式），设置载荷循环类型（如恒定幅值、时间历程），并指定输出路径。
4. 疲劳分析设置
- 参数配置：双击SNAnalysis模块进入高级编辑，设置：
- 加载类型：选择“Duty Cycle”（载荷工况）；
- 疲劳算法：选择“MultiR Ratio Curve”（多R比曲线，适用于变幅载荷）；
- 组合方法：选择“Max Principal”（最大主应力法，适用于多数结构）；
- 计算资源：在“Analysis Runs”中设置CPU线程数（如4线程），加速计算。
5. 结果输出与验证
- 输出设置：通过FEOutput模块设置输出格式（如ABAQUS ODB格式），指定输出文件名（如“result.odb”），保存后可导入有限元软件查看详细应力分布与疲劳寿命云图。
- 结果验证：使用FEDisplay模块查看疲劳寿命结果（如寿命云图、损伤分布），确认是否符合设计预期。
特殊场景处理
1. 实测PSD转随机振动信号
- 数据导入：导入实测PSD文件（.txt/.csv格式，包含频率与功率谱密度），确认单位（如g²/Hz）与采样频率范围。
- 信号生成：通过“PSD to Time History”工具，设置信号时长（≥10倍最高频率周期，如最高频率1kHz则时长≥10s）、时间步长（满足Nyquist定理，如采样频率2kHz则步长≤0.5ms），生成时域随机信号。
- 信号验证：使用“Time History to PSD”工具对生成的信号进行PSD分析，确保与输入谱曲线吻合（误差≤5%），保存为振动控制器兼容格式（如.csv）。
2. 多轴随机振动疲劳分析
- 流程选择：采用FEInput+VibrationAnalysis+MultiColumn+FEOutput模块组合（适用于多通道载荷导入）或FEInput+VibrationAnalysis+VibrationGenerator+FEOutput模块组合（适用于单通道载荷生成）。
- 载荷分配：在VibrationAnalysis模块的“Advanced Edit”中，将“Loading Type”改为“Duty Cycle”，添加多个“Vibration Load Provider”（如3个方向），对应导入的载荷工况。
- 参数设置：根据标准（如IEC 61373-2010）设置各方向持续时间（如5h），重复次数与持续时间乘积保持一致（如重复次数1次、时间18000s），确保结果一致性。
