petrel建模流程

Petrel建模流程的核心步骤可分为以下五个关键阶段，严格遵循此流程可确保建模的准确性和效率：

一、数据准备与加载

项目设置

定义坐标系统（如米制）、单位制（如米），并启用自动保存功能。

创建数据文件夹结构，统一管理井数据、测井曲线、地震数据等。

数据导入

加载井头文件（含坐标、深度）、井轨迹（MD、Azimuth、Inclination）。

批量导入LAS格式的测井曲线（GR、POR、RT）。

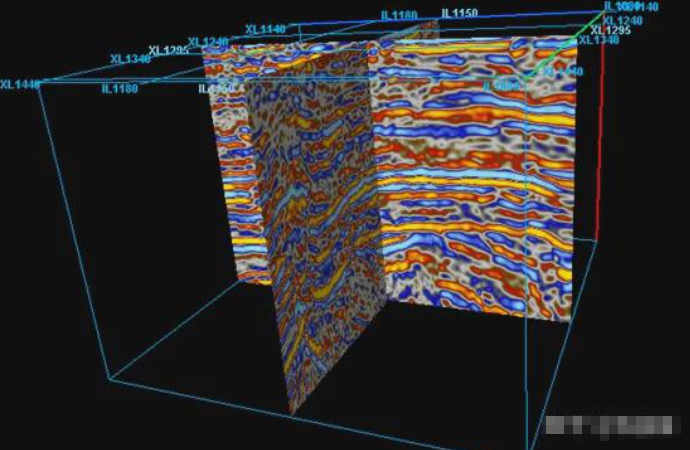

通过链接方式导入SEGY格式的三维地震数据体。

二、构造建模基础流程

生成初始断层模型


通过手动绘制或自动提取（如蚂蚁追踪）生成断层面，设置断层属性（如方向、深度）。

使用Pillar Gridding将断层离散化为柱状模型，定义网格参数。

定义研究区域边界

在Process面板中设置模型边界，明确研究区域范围。

三、网格生成与扩展

Pillar Gridding

在Process面板中选择Pillar Gridding，将断层转化为柱状网格，设置间隔参数。

水平扩展（Make Horizon）

根据地质层位数据，定义水平方向的研究范围，生成水平界面。

分层（Layering）

将水平界面叠加，形成多层的3D网格结构，支持复杂地质构造的建模。

四、属性建模与分析

测井曲线插值

使用Scale Up Well Logs功能，将测井曲线（如GR、POR）插值到储层网格上。

相建模与连续数据分析

通过Facies Modeling等模块，根据地质属性（如电阻率、孔隙度）划分地层相。

分析VSH（体积压力）等连续数据，辅助储层评价。

五、后处理与输出

网格优化

根据需求调整网格密度，进行网格粗化或属性粗化操作。

结果输出

生成STOIIP（烃体积密度分布图）、储量计算结果等，导出为标准格式。

注意事项 ：不同应用场景可能涉及相建模、断层编辑等扩展模块，建议根据具体需求参考Petrel官方文档或专业教程。
