pkpm钢结构厂房三维建模
软件: pkpm
PKPM钢结构厂房三维建模流程与关键要点
一、建模软件选择
PKPM系列软件中，门式刚架带夹层整体分析设计模块（适用于轻钢门式刚架厂房，支持夹层结构）和STS模块（适用于复杂钢结构厂房，如带混凝土框架的混合结构）是主流选择。两者均支持三维参数化建模，覆盖从结构布置到施工图输出的全流程。
二、建模前准备
- 收集基础资料：明确厂房跨度、柱距、檐口高度、吊车吨位（如有）、抗震设防烈度、基本风压/雪压、场地类别等参数，确保模型输入符合实际需求。
- 确定结构体系：根据厂房功能选择结构形式（如纯门式刚架、门式刚架+夹层、混凝土框架+门式刚架），明确荷载传递路径（屋面→檩条→刚架→基础）。
三、具体建模步骤
1. 整体参数输入
录入工程基本信息，包括：
- 结构信息：结构安全等级（二级）、结构重要性系数（1.0）、设计使用年限（50年）；
- 荷载信息：屋面恒载（0.3-0.5kN/㎡，含檩条、彩钢板自重）、活载（0.5kN/㎡，不上人屋面）；基本风压（0.4-0.6kN/㎡，按地区取值）、风载体型系数（迎风面±0.8，背风面-0.5）；基本雪压（0.3-0.5kN/㎡，按地区取值）；
- 地震信息：抗震设防烈度（如6度）、设计基本地震加速度（0.05g）、地震分组（第三组）；
- 材料信息：钢材等级（Q235或Q345，门式刚架常用Q345B）、焊条型号（E43XX系列，Q235钢焊接用；E50XX系列，Q345钢焊接用）。
2. 轴网布置
通过“轴线输入”功能绘制厂房平面轴网，定义横向（厂房跨度方向，如12m、15m、18m）、纵向（厂房长度方向，如60m、80m）轴线。可通过“等分”“偏移”“复制”等命令快速生成规则轴网，支持不规则轴网（如L型、U型厂房）的手动调整。
3. 主刚架建模
- 柱截面定义：根据厂房跨度、荷载选择钢柱截面（如H型钢H250×250×9×14、H300×300×10×15，或十字柱）。截面尺寸需满足长细比要求（λ≤150-300，计算长度取柱顶到基础顶的距离）。
- 梁截面定义：钢梁通常采用H型钢（如H300×150×6×9、H400×200×8×13），变截面梁需明确大小头位置（如梁端截面H300×150，跨中截面H400×200）。截面尺寸需满足强度、稳定性要求（通过STS模块的“截面验算”功能自动校核）。
- 布置柱梁：将定义好的钢柱布置在轴网交点，钢梁布置在横向轴线（主刚架）或纵向轴线（纵向榀）。布置时可调整构件偏心（如钢柱向内侧偏心50-100mm，避免檩条与柱外缘冲突）。
4. 次结构布置
- 檩条系统：通过“屋面檩条系统”模块布置屋面檩条（如C160×70×20×2.5冷弯薄壁型钢），设置檩条间距（1.5-2.0m，按檩条承载力要求调整）、天沟（如1.2m宽现浇天沟）、斜拉条（φ12圆钢，沿檩条跨度方向每3-4m布置一道）、隅撑（∠50×5角钢，连接檩条与钢梁下翼缘，间距1.5-2.0m）。
- 支撑系统：通过“支撑布置”模块布置柱间支撑（如φ140×5圆钢或H200×200×8×12钢支撑，沿厂房纵向每隔3-4跨布置一道）、屋面水平支撑（如φ12圆钢，连接钢梁上翼缘，形成闭合支撑体系）。支撑需满足厂房纵向刚度和稳定性要求。
5. 荷载输入
- 恒载：包括钢柱、钢梁、檩条、彩钢板、屋面保温棉等自重（程序自动计算，无需手动输入），以及吊顶、设备管道等附加恒载（0.2-0.3kN/㎡，手动输入）。
- 活载：屋面活载（0.5kN/㎡，不上人屋面；1.0kN/㎡，上人屋面）、吊车荷载（如有，通过“吊车布置”模块输入吊车吨位、工作级别、轨道中心距，程序自动计算吊车横向刹车力、纵向刹车力）。
- 风载：通过“风荷载输入”模块自动计算，或手动输入体型系数（如迎风面±0.8，背风面-0.5）、风压高度变化系数（按GB 50009-2012《建筑结构荷载规范》取值）。
- 雪载：根据地区基本雪压和屋面坡度计算（如屋面坡度≤25°，雪载按基本雪压×0.8折减；屋面坡度＞25°，按基本雪压×0.6折减）。

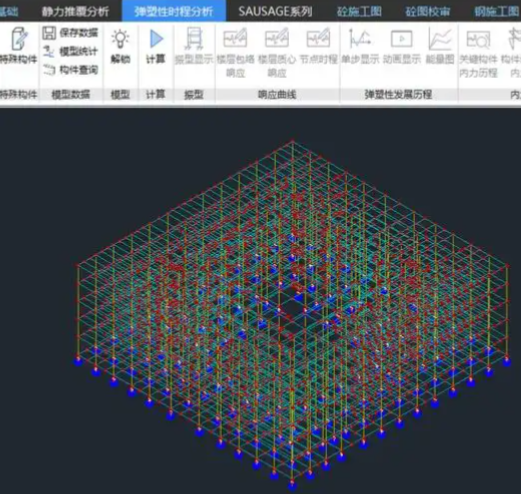

6. 计算与分析
- 模型计算：通过“计算”菜单启动结构分析，程序自动完成刚架内力分析（弯矩、剪力、轴力）、次结构验算（檩条强度、稳定性）、支撑系统验算（柱间支撑长细比、风荷载承载力）。
- 结果查看：通过“分析结果图形与文本显示”查看内力包络图（弯矩包络图、剪力包络图）、位移图（柱顶位移、梁端位移）、应力比图（钢柱/梁应力比≤0.9，满足规范要求）。若结果不满足，需调整截面（如增大钢柱截面、调整梁截面大小头比例）。
四、关键注意事项
- 截面合理性：钢柱截面需满足长细比要求（λ≤150-300），钢梁截面需满足强度（σ≤f）、稳定性（φ·σ≤f）要求（通过STS模块的“截面验算”功能自动校核）。
- 铰接与刚接区分：不带吊车的门式刚架柱底通常为铰接（允许转动），带吊车的门式刚架柱底为刚接（限制转动）；钢梁与钢柱连接通常为刚接（传递弯矩），次梁与主梁连接通常为铰接（仅传递剪力）。
- 支撑系统完整性：柱间支撑、屋面水平支撑需形成闭合体系，确保厂房纵向刚度和稳定性。柱间支撑需布置在温度区段中部（如温度区段≤120m，支撑布置在60m处），避免温度应力过大。
- 荷载输入准确性：吊车荷载需根据吊车规格（如10t电动单梁吊车）准确输入，避免漏输或多输；风载需考虑主导风向（如冬季主导风向为北风，需输入北向风载），避免方向错误。
五、常见问题解决
- 模型无法导算荷载：检查荷载输入是否完整（如恒载、活载、风载是否均输入），梁间荷载是否遗漏（如墙荷载未折算），确保荷载传递路径正确。
- 应力比超限：调整截面尺寸（如增大钢柱截面、增加钢梁腹板厚度），或优化节点连接（如采用高强度螺栓连接，提高节点承载力）。
位移超标：增大柱截面（提高柱刚度），或增设柱间支撑（增强厂房纵向刚度），确保柱顶位移≤1/60柱高（规范要求）。
