pkpm怎么导出结构图

PKPM导出结构图的常见方法及步骤

PKPM导出结构图（如平面图、配筋图、框架图等）主要通过直接保存/导出格式或打印输出为通用格式实现，以下是具体操作方法：

一、直接导出结构图（常用格式：DWG、DXF）

这是最常用的导出方式，可将结构图转换为CAD兼容格式，方便后续编辑。

- 打开目标结构图：在PKPM中完成结构计算和绘图后，进入对应的结构平面图（如梁平法图、柱平法图）或三维结构模型界面。

- 选择导出功能：点击顶部菜单栏的文件→导出，在下拉菜单中选择DWG或DXF格式（DWG为AutoCAD原生格式，兼容性更强；DXF为通用矢量格式）。

- 设置保存参数：在弹出的对话框中，选择保存路径、图层选项（如保留轴线、梁线、柱线等图层），确认后点击保存即可。

二、打印输出为PDF格式（推荐：矢量图、清晰度高）

PDF格式可保留结构图的矢量属性（线条无锯齿、文字清晰），且支持直接打印或分享，是设计院常用的导出方式。

- 准备结构图：确保结构图已完成绘制和修改，进入需要导出的图纸界面。


- 选择打印功能：点击顶部菜单栏的文件→打印绘图，打开打印设置窗口。

- 选择PDF打印机：在“打印机/绘图仪”选项中，选择已安装的PDF打印机（如Adobe PDF、福昕PDF等，需提前安装）。

- 调整打印参数：设置纸张大小（如A3、A2）、打印范围（选择“当前视图”或“整个图纸”）、比例（通常为1:100或1:50）等。

- 输出PDF文件：点击确定，选择PDF文件的保存路径，完成导出。

三、打印输出为XPS格式（仅Win7系统，需转换）

XPS格式为Windows 7系统自带的高清矢量格式，但需额外转换才能用于Photoshop等软件。

- 打开结构图：进入需要导出的PKPM图纸界面。

- 选择打印功能：点击文件→打印绘图，在“打印机/绘图仪”中选择Microsoft XPS Document Writer（系统自带）。

- 设置参数并打印：调整纸张大小、比例等参数，点击确定，保存XPS文件。

- 转换XPS为可编辑格式：用记事本或第三方软件（如XPS2）打开XPS文件，复制内容后粘贴到Photoshop或其他图像处理软件中，调整尺寸和格式。

四、捕捉屏幕截图（临时使用，效果有限）

若需快速获取结构图的截图，可使用系统截图功能，但这种方式文字和线条易出现锯齿，不适合正式出图。

- 放大结构图：将PKPM中的结构图放大至满屏（或所需区域）。

- 捕捉屏幕：按下键盘上的PrtScn键（或Alt+PrtScn键，仅截取当前窗口），将屏幕图像复制到剪贴板。

- 粘贴并保存：打开Photoshop或其他图像处理软件，点击Ctrl+N新建文件，再点击Ctrl+V粘贴截图，调整尺寸后保存为PNG或JPG格式。

五、导出内力图（如弯矩图、剪力图）

若需导出结构构件的内力计算结果图（如梁、柱的弯矩图、剪力图），需通过SATWE模块输出：

- 运行SATWE分析：完成结构建模后，点击SATWE→分析结果图形和文本显示，运行结构分析。

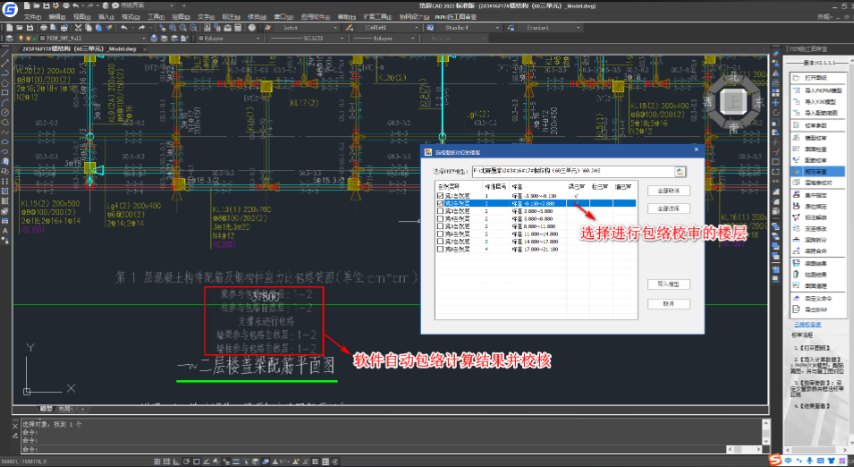

- 选择内力图输出：在“图形文件输出”中，选择混凝土构件配筋及钢构件验算简图或各荷载工况下构件内力简图。

- 提取单榀框架图：若需导出某一榀框架的内力图，可在“立面观察”中用Tab键选中目标框架，按回车键确认，生成对应的内力图（如弯矩包络图、剪力图）。

上面方法覆盖了PKPM导出结构图的常见场景，可根据实际需求选择合适的方式。其中，PDF格式和DWG格式是最常用的正式出图格式，而屏幕截图仅适用于临时查看。
