solidedge怎么出工程图

Solid Edge创建工程图的完整流程

1. 准备工作：进入工程图模块

打开Solid Edge软件，可通过两种方式进入工程图环境：

- 直接点击软件界面左侧的“GB工程图”选项（适用于中文版），快速启动工程图模块；

- 或通过顶部菜单栏文件→新建，在“新建图纸”对话框中选择工程图模板（如“GB-A4.dft”“ISO-A3.dft”等），确认后进入工程图工作界面。

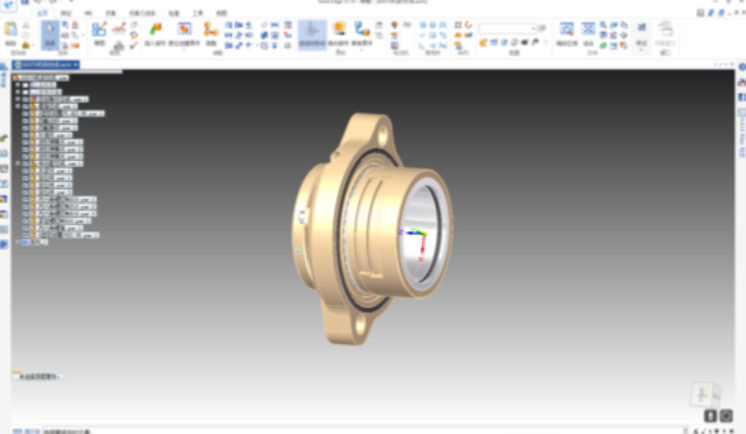

2. 关联三维模型：生成工程图的基础

工程图需与三维模型（零件/装配体）关联，确保变更同步。有两种常用方法：

- 通过向导关联：在工程图界面点击顶部菜单栏工具→模型视图向导，选择需要出图的三维模型文件（.par/.asm格式），按照向导提示设置主视图方向（如前视图）、投影方式（第一角/第三角），完成模型关联；

- 直接创建图纸：在零件/装配体环境中，点击顶部应用按钮（圆球图标）→新建→创建图纸，系统会自动弹出模型视图向导，后续步骤与上述一致。


3. 生成基础视图：构建工程图框架

关联模型后，需生成主视图及衍生视图，清晰表达零件/装配体的形状：

- 主视图：通过模型视图向导选择主视图方向（如前视图），拖动鼠标至图纸合适位置，释放后生成主视图；

- 投影视图：选中主视图，点击顶部菜单栏布局→投影视图，在主视图周围拖动鼠标（如右侧），自动生成对齐的投影视图（俯视图、侧视图）；

- 辅助视图：若需表达倾斜结构，点击布局→向视图，选择主视图上的视图平面线（或绘制新线），旋转90度生成辅助视图。

4. 添加详细视图：突出关键结构

对于零件的局部细节（如小孔、凹槽、螺纹），需通过以下视图强化表达：

- 局部视图：点击布局→局部视图，在主视图上绘制封闭轮廓（如圆形，覆盖需放大的区域），指定比例（如2:1），生成放大后的局部视图；

- 剖视图：点击布局→剖视图，在主视图上绘制剖切线（如直线，穿过需剖切的结构），指定剖切方向（如向上），生成显示内部结构的剖视图（如孔、腔的内部形状）。

5. 尺寸与公差标注：确保制造精度

工程图的标注需符合行业标准，Solid Edge支持自动生成尺寸（基于模型尺寸）及手动调整公差：

- 自动生成尺寸：点击插入→尺寸→智能尺寸，依次点击零件的边、面，自动生成尺寸标注（如长度、直径）；

- 修改公差：选中尺寸标注，右上角点击公差图标，选择公差类型（如对称公差、极限偏差），输入上下偏差值（如+0.02/-0.01），完成公差标注；

- 形位公差：点击插入→注释→形位公差，选择公差类型（如平行度、垂直度），输入公差值，点击基准图标添加基准符号（如A、B），完成形位公差标注。

6. 添加技术要求与标题栏：完善图纸信息

- 技术要求：点击插入→注释→文本，输入技术要求（如“未注圆角R0.5”“热处理硬度HRC20-25”），调整字体、大小及位置；

- 标题栏：通过文件→属性→自定义，编辑零件/装配体的属性（如材料、设计者、名称、代号），这些信息会自动同步至工程图的标题栏；若需添加BOM表（零件明细表），点击插入→材料清单，选择装配体视图，设置列（如零件号、名称、数量、材料），生成并调整BOM表格式。

7. 保存与输出：完成工程图

完成所有编辑后，点击左上角软件图标→保存，选择保存路径及格式（如DWG、DXF、PDF），即可输出工程图。若需修改三维模型，工程图会自动提示更新，点击“是”即可同步变更。

上面流程涵盖了Solid Edge创建工程图的核心步骤，操作中可根据具体需求调整视图数量、标注样式及输出格式，确保工程图符合设计与制造要求。
