SolidWorks新手入门必学指南

SolidWorks作为主流三维CAD软件，其入门学习需围绕“基础操作—草图绘制—特征建模—装配应用”的核心逻辑展开，以下是新手必须掌握的关键内容：

1. 基础准备：软件安装与界面熟悉

- 软件安装：推荐安装SolidWorks最新稳定版本（如2022及上面），安装过程中勾选常用组件（如零件、装配体、工程图），安装后可通过“工具—选项”进行基础优化（如设置自动保存、调整界面主题）。

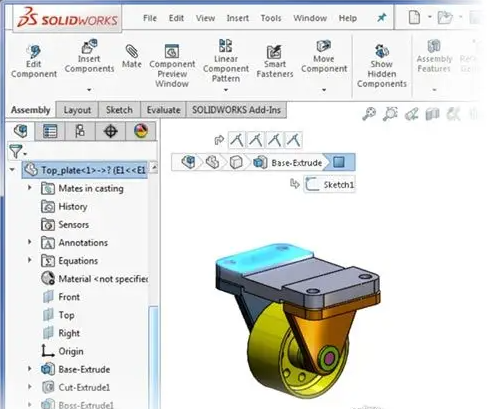

- 界面认知：重点熟悉五大核心区域——菜单栏（文件、编辑等基础操作）、工具栏（常用命令快捷入口，如草图、特征）、设计树（显示模型特征层级，可快速编辑特征顺序）、属性管理器（设置特征参数，如拉伸深度、圆角半径）、图形区域（三维模型显示与操作的主界面）。需牢记基础快捷键（如Ctrl+S保存、Ctrl+Z撤销、空格键调出视图定向菜单），提升操作效率。

2. 草图绘制：三维建模的基石

草图是所有三维特征的基础，需掌握“绘制—约束—尺寸标注”的完整流程：

- 基础绘图工具：熟练使用直线（绘制轮廓线）、圆（绘制圆形特征）、矩形（绘制方形特征）、多边形（绘制正多边形）、圆弧（绘制圆弧过渡）等工具，可通过“草图”工具栏快速调用。


- 编辑与修整：学会使用裁剪（删除多余线条）、延伸（延长线条至指定边界）、转换实体引用（将现有实体边界转换为草图线条，实现精准定位）、镜像（对称复制线条）、线性阵列（沿直线方向复制特征）等命令，简化草图绘制流程。

- 约束与尺寸标注：通过几何约束（平行、垂直、等距、同心等）固定图形形状（如两条直线垂直约束后，角度无法随意改变）；通过智能尺寸标注（点击线条—拖动鼠标设置尺寸）确定图形大小（如圆的直径、矩形的边长）。需注意：草图必须完全约束（无红色或黄色提示），否则后续特征可能出错。

3. 特征建模：从二维到三维的核心步骤

特征是将草图转换为三维实体的关键，新手需重点掌握以下基础特征：

- 拉伸凸台/基体：选择草图平面（如前视图）→绘制二维轮廓（如圆形）→点击“特征—拉伸凸台”→设置拉伸深度（如50mm）→确定，生成圆柱体。是创建块状零件的常用命令。

- 旋转凸台/基体：绘制旋转轮廓（如矩形，包含旋转轴）→选择旋转轴（如矩形的中心线）→点击“特征—旋转凸台”→设置旋转角度（如360°）→确定，生成回转体（如轴类零件）。

- 扫描与放样：扫描需绘制轮廓（如圆形）和路径（如样条曲线），点击“特征—扫描”生成实体（如弹簧）；放样需绘制至少两个轮廓（如两个不同大小的矩形），点击“特征—放样”生成不规则实体（如花瓶）。

- 特征编辑：熟练使用倒角（选择边线→点击“特征—倒角”→设置倒角距离）、圆角（选择边线→点击“特征—圆角”→设置圆角半径）、抽壳（选择实体→点击“特征—抽壳”→设置壳厚，生成空心结构）、拔模（选择中性面→设置拔模角度，用于模具制造）、镜像（选择特征→点击“特征—镜像”→选择镜像面，复制特征）等命令，丰富模型细节。

4. 装配体设计：多零件组合与验证

装配体是将多个零件组合成完整产品的过程，需掌握：

- 基础配合：点击“装配体—插入零部件”添加零件→选择配合类型（如重合：使两个面完全重合；平行：使两个面保持平行；同心：使两个圆心重合），调整零件位置。

- 高级配合：学会使用机械配合（如齿轮配合：模拟齿轮传动；凸轮配合：模拟凸轮机构；铰链配合：模拟铰链连接），实现复杂运动模拟。

- 爆炸视图：点击“装配体—爆炸视图”→拖动零件至合适位置，生成爆炸视图，清晰展示装配体内部结构。

- 设计树技巧：通过设计树快速编辑特征（如右键点击“拉伸凸台”→选择“编辑特征”修改深度）、隐藏/显示零件（点击零件前的眼睛图标）、调整装配顺序（拖动特征至合适位置）。

5. 新手必备技巧与注意事项

- 参数化设计：SolidWorks的所有操作均支持参数化，修改草图尺寸或特征参数（如拉伸深度）后，模型会自动更新，需充分利用此特性减少重复工作。

- 基准面的使用：除了默认的前视、上视、右视基准面，可通过“特征—参考几何体—基准面”创建自定义基准面（如等距现有基准面、垂直于曲线），用于绘制复杂草图。

- 勤加练习：从简单零件（如销钉、螺栓）开始，逐步尝试复杂零件（如箱体、齿轮），通过模仿案例（如网上的SolidWorks教程模型）提升实战能力。
