SolidWorks新手入门指南
一、软件概述
SolidWorks是一款功能强大的三维CAD软件，以直观易用的界面、强大的实体建模能力和高效的协同设计工具，广泛应用于机械设计、工业产品开发、建筑结构建模等领域。其核心价值在于帮助用户快速将创意转化为精准的三维模型，支持从概念设计到生产制造的全流程。
二、界面快速熟悉
SolidWorks的用户界面采用模块化设计，主要包含以下核心区域：
- 菜单栏：提供文件、编辑、视图等基础命令，是软件功能的总入口；
- 工具栏：包含常用操作按钮（如新建、保存、拉伸、旋转），可自定义快捷方式；
- 设计树：以树形结构展示模型的构建顺序（如特征、基准面、草图），是组织设计逻辑的关键；
- 属性管理器：用于设置特征、草图或零件的参数（如尺寸、材质、公差）；

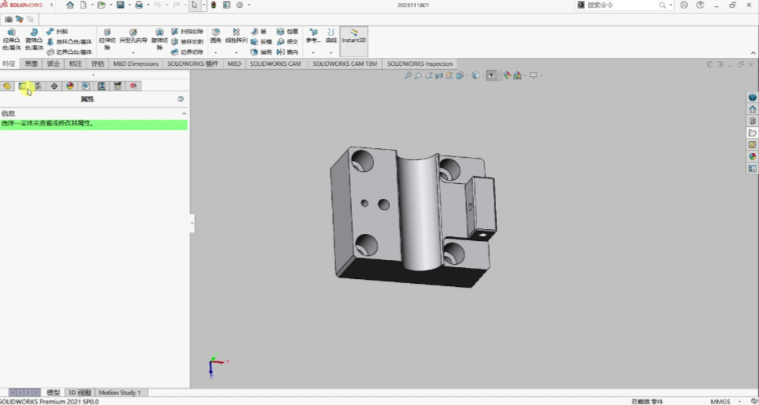

- 图形区域：三维模型的显示与编辑空间，支持旋转、缩放、平移等视图操作。
三、基础操作流程
1. 新建与保存文件
打开SolidWorks后，点击顶部菜单栏【文件】→【新建】，选择【零件】（用于创建单个零件）、【装配体】（用于组合多个零件）或【工程图】（用于绘制二维图纸），点击【确定】即可进入对应工作环境。保存时，建议选择【另存为】→【SolidWorks文件】格式（.sldprt/.sldasm/.slddrw），并定期备份项目。
2. 视图控制技巧
- 旋转模型：按住鼠标左键拖动图形区域；
- 缩放模型：滚动鼠标滚轮，或按住Ctrl键+滚轮；
- 平移模型：按住Shift键+鼠标左键拖动；
- 正视于视图：选中模型后，按空格键，选择“正视于”即可将视图对齐到当前方向。
四、草图绘制——三维建模的核心基础
草图是创建三维特征的前提，所有实体（如长方体、圆柱体）均需从二维草图开始。
1. 进入草图环境
选择基准面（如前视、上视、右视），点击顶部菜单栏【草图】→【草图绘制】，进入草图编辑模式（图形区域显示网格线和坐标系）。
2. 基本绘图工具
- 直线：点击【草图】→【直线】，拖动鼠标绘制线段，可通过属性管理器设置长度和角度；
- 圆：点击【圆】，点击两点（圆心+圆周）绘制圆形，支持尺寸标注；
- 矩形：点击【矩形】，拖动鼠标绘制矩形，可选择“中心-边角”或“边角”模式；
- 圆弧：点击【圆弧】→【三点圆弧】，依次点击起点、第二点、终点绘制圆弧。
3. 编辑与约束
- 剪裁/延伸：使用【剪裁】工具删除多余线段，【延伸】工具延长线段至指定边界；
- 镜像：选中需镜像的实体，点击【镜像】→选择镜像线（如中心线），快速复制对称图形；
- 尺寸标注：点击【智能尺寸】，点击线段或圆，拖动鼠标设置尺寸值（如长度、直径），实现精准控制；
- 几何约束：通过【添加约束】（如水平、垂直、同心、相切）固定图形的位置和形状，减少尺寸标注数量。
五、特征创建——从二维到三维的关键步骤
特征是基于草图生成的三维实体，常见的特征包括：
1. 拉伸凸台
选中草图，点击【特征】→【拉伸凸台】，设置拉伸深度（如10mm），点击【确定】，即可将二维草图转换为三维实体（如长方体）。
2. 旋转特征
绘制草图时需包含旋转轴（如中心线），选中草图，点击【特征】→【旋转凸台】，选择旋转轴（如中心线），设置旋转角度（如360°），生成旋转体（如圆柱、圆锥）。
3. 扫描与放样
- 扫描：绘制轮廓（如圆形）和路径（如样条曲线），点击【特征】→【扫描】，选择轮廓和路径，生成沿路径延伸的实体（如弹簧、弯管）；
- 放样：绘制至少两个轮廓（如圆形+矩形），点击【特征】→【放样凸台】，选择轮廓，生成不规则实体（如飞机机翼、汽车车身）。
4. 孔与倒角
- 孔特征：选中面，点击【特征】→【异型孔向导】，选择孔类型（如螺纹孔、沉头孔），设置参数（如直径、深度），点击位置（如草图中的点），生成孔；
- 倒角：选中边线，点击【特征】→【倒角】，设置倒角距离（如1mm）和角度（如45°），生成倒角特征（如零件的棱边修整）。
六、常见问题解决
1. 如何在拉伸的长方体上定位中心？
使用【转换实体引用】工具：选中长方体右侧面，点击【草图】→【转换实体引用】，将右侧面的边界线投影到草图中；点击【中心线】，绘制通过边界线中点的垂直中心线，中心线的中点即为长方体的中心位置。
2. 草图尺寸标注混乱怎么办？
通过【几何约束】（如水平、垂直、相等）固定图形关系，减少不必要的尺寸标注；若需修改尺寸，直接双击尺寸文本，输入新值即可自动更新模型。
上面内容覆盖了SolidWorks新手的核心入门需求，通过反复练习草图绘制与特征创建，可逐步掌握软件的基础操作，为复杂模型设计奠定基础。
