如何使用techlog进行岩心照片分析？
软件: techlog
一、岩心照片数据准备
在进行Techlog岩心照片分析前，需确保照片符合软件的命名规范（顶深-底深格式，如“0.00-1.50”表示该照片覆盖的深度范围）和格式要求（支持PNG、TIF、JPG等常见图像格式）。同时，建议将照片存储在非中文路径下，避免加载时的路径识别问题。
二、岩心照片加载至Techlog
启动加载流程：打开Techlog软件，点击顶部菜单栏【Home】→【Import】，进入“加载数据缓冲区”窗口。
选择导入方式：在“加载数据缓冲区”窗口中，选择【Images】→【Import Wizard】（岩心照片专用导入向导）。
设置导入参数：
浏览并选择岩心照片所在文件夹，可通过【Ctrl】或【Shift】键批量选中多张照片；
在“Import Options”中，填写井名（Well Name）和深度单位（如“Meter”），并勾选【Copy all images into the project】（将所有照片复制到项目中，避免后续路径变动导致无法访问）。
完成加载：点击【Finish】，Techlog会将岩心照片加载至项目浏览器（Project Browser），并以“顶深-底深”格式组织到对应深度节点下。
三、岩心照片校深（对齐深度）
岩心照片需与测井曲线、岩心数据等保持深度一致性，才能准确关联地质信息。Techlog通过“Depth Shift”功能实现照片校深：

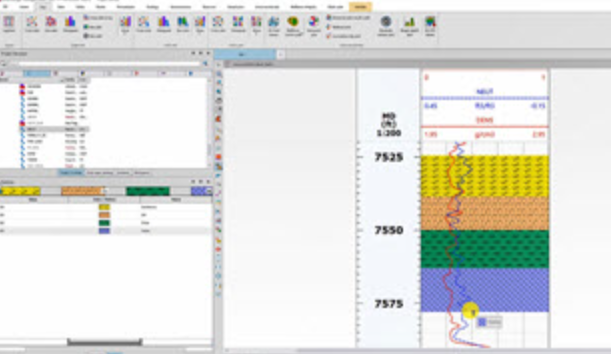

将照片放入LogView：在Project Browser中找到岩心照片，将其拖入LogView窗口的一个图道中。
启动校深工具：选中LogView中的岩心照片，在右侧侧边栏中点击【Depth Shift Image】按钮（图标为上下箭头）。
调整照片深度：
直接拖动照片上下移动，可改变其在LogView中的深度位置；
激活【Overlap Mode】（重叠模式），允许多张照片在同一深度区间重叠显示（用于对比不同视角的照片）；
激活【Push Mode】（推动模式），拖动一张照片时，会同步推动同一图道中的其他照片（保持照片间的相对深度关系）。
保存校深结果：校深完成后，右键点击照片，选择【Save Image】，可将调整后的照片保存为新数据集或覆盖原始数据（若未保存，关闭窗口时软件会自动保存原始数据为“带orig后缀”的备份）。
四、岩心照片与多源数据关联分析
Techlog支持将岩心照片与测井曲线（如声波时差、密度）、岩心实验数据（如矿物成分、孔隙度）叠加显示，实现多源数据综合分析：
加载关联数据：通过【Home】→【Import】加载测井曲线（LAS/DLIS格式）或岩心实验数据（CSV/TXT格式），确保数据深度与岩心照片对齐。
叠加显示：将测井曲线、岩心数据分别拖入LogView的不同图道，调整各图道的显示比例（如曲线幅度、照片透明度），使岩心表面的裂缝、层理、矿物分布等特征与测井响应（如声波时差异常、密度变化）对应。
定量分析：通过Techlog的【Data】模块（如DataEdit工具）编辑异常数据，【Statistics】模块生成岩心照片与测井参数的相关性统计（如裂缝密度与声波时差的线性关系），辅助储层评价。
五、注意事项
照片质量：加载前尽量对岩心照片进行预处理（如去噪、对比度增强），提高图像清晰度，便于后续特征识别；
深度一致性：校深时需参考测井曲线的深度基准（如套管鞋深度、井口海拔），确保照片与测井数据深度匹配；
数据备份：校深或编辑前，建议复制原始数据，避免误操作导致数据丢失。
