tekla钢结构全套教程

以下是基于Tekla软件的钢结构建模教程要点，综合了多个权威来源的操作指南和注意事项：

一、基础准备

新建模型与单位设置

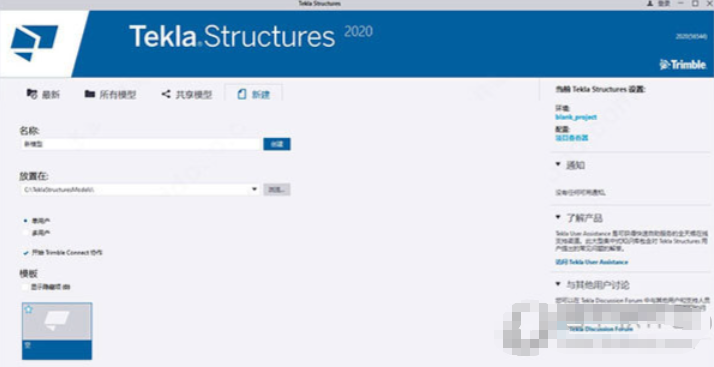

启动Tekla后选择新建模型，定义名称并设置保存路径，模型类型可选单用户或多用户模式。务必在初始设置中选择公制或英制单位，确保与设计图纸一致。

轴线创建与校验

轴线是建模的核心，需根据设计图输入准确的X/Y（相对坐标）和Z（绝对坐标）值，格式支持单独输入（如0 4000 8000）或等间距简化输入（如0 2*4000）。

启用磁性轴线功能，确保后续修改轴线时构件自动跟随移动，避免手动调整。

创建后需输出轴线平面图核对标签和间距，错误会导致模型整体偏差。

二、构件建模

主构件（梁、柱）创建

钢柱：在立面图中定位，通过梁属性对话框输入截面（如HW400×400×13×21）、材质（Q345B）及前缀编号（如GZ-）。注意柱脚板等细节需手工绘制。


钢梁：使用正交梁命令（与工作平面90°）或双截面型材命令（增强承载能力），需定义净距和方向。

多边形钢板与节点

通过多边形板命令绘制非标形状钢板，闭合轮廓后设置主轴方向以便图纸标注。

节点可采用系统自带模板或自定义：手工绘制后，通过“定义用户单元”保存，包含螺栓、焊缝等全部元素。螺栓需穿透零件，否则图纸不显示孔位。

三、关键操作技巧

碰撞检查与焊接

每个构件复制前必须进行碰撞校核，避免返工。焊接时用ALT+左键检查是否成功点亮连接。

螺栓参数（如孔位与轴线关系）需反复核对，这是钢结构与土建的交集易错点。

编号与清单生成

编号前需统一体系，勾选“重新使用老编号”保持一致性。生成清单前需完成构件编号，通过工具栏中的图纸和报告功能实现。

四、出图与输出

视图与图纸设置

创建视图时调整角度（平面）、显示深度（约200）和线框模式，确保属性统一。

布置图需标注斜梁水平/斜长、基础分段尺寸等细节，减少现场计算失误。

数据导出

支持DWG、PDF等格式输出，转换前需抽样检查。复杂节点可生成3D剖视图辅助施工理解。

五、进阶功能

参数化设计：通过属性编辑器批量修改截面或材质（如Python API示例）。

协同工作：利用IFC/DWG格式与其他BIM软件交互，或通过STAAD等接口进行结构分析。

注意事项

模型备份：编号或设计变更时保留版本记录，避免混乱。

版权合规：自定义节点或插件需遵守Tekla许可协议。

上面步骤结合了初学与高效工作流，建议从简单结构（如钢平台）入手，逐步掌握复杂节点处理。更多细节可参考各教程中的配图及案例。
