中望cad使用教程

中望CAD作为国产CAD软件的领先品牌，其功能强大且操作高效，适用于建筑、机械、电子等多个领域。以下是其核心使用方法的系统总结，涵盖基础操作、绘图技巧及高效功能：

一、基础操作与界面设置

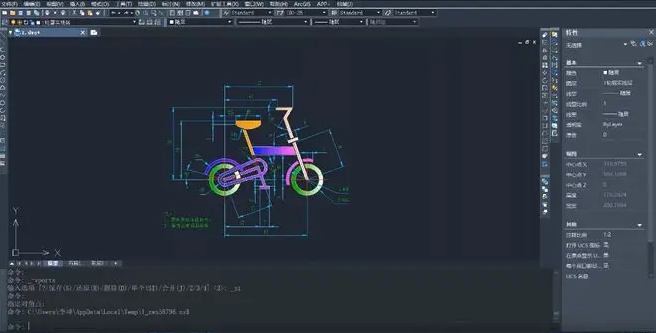

界面概览

中望CAD的界面包括菜单栏、工具栏、绘图区、命令行和状态栏。用户可通过状态栏切换工作空间（如“二维草图与注释”或“ZWCAD经典”模式），以适应不同操作习惯。

文件管理

新建/打开文件：通过菜单栏“文件”选项或快捷键Ctrl+N/Ctrl+O实现。

保存文件：支持Ctrl+S快速保存，另存为时可选择DWG或DXF格式以确保兼容性。

视图控制

缩放/平移：鼠标滚轮滚动缩放，按住滚轮拖动平移；双击滚轮可显示全部图形。

三维视图切换：Shift+鼠标中键拖动调整三维视角，PLAN命令返回二维平面。

二、绘图工具与编辑命令

基本图形绘制


直线/圆/矩形：使用命令L（直线）、C（圆）、REC（矩形），通过命令行输入参数（如半径、长度）精准绘制。

多段线：PL命令可绘制连续线段，支持闭合（输入C）和宽度设置。

高效编辑功能

阵列：通过AR命令实现矩形或圆形阵列，设置行列数及偏移距离快速复制对象。

修剪/延伸：TR和EX命令可快速修改图形，空格键确认操作。

夹点编辑：选中对象后拖动蓝色夹点，切换拉伸、移动、旋转等模式。

三、实用技巧与进阶功能

对象捕捉与追踪

捕捉设置：按F3开启对象捕捉（端点、圆心等），F11启用对象追踪辅助定位。

临时捕捉：Shift+右键调出快捷菜单，选择特定捕捉点。

图层管理

通过“图层属性管理器”设置不同颜色、线型，0层建议仅用于定义块。利用透明度功能突出主要图形。

批量打印与输出

智能批量打印：支持自动识别多图框，一键输出PDF或JPG格式，节省时间。

三维建模示例

如绘制联轴器：使用EXT拉伸命令创建三维实体，结合SU（差集）和UNI（并集）进行布尔运算。

四、效率提升建议

快捷键活用：高频命令如CO（复制）、M（移动）、RO（旋转）可大幅提升速度。

坐标输入：相对坐标（@X,Y）和极坐标（@距离<角度）精确定位。

自定义元件库：通过“定义块”功能将常用元件保存至工具选项板，便于重复调用。

五、学习资源推荐

官方教程：参考中望CAD官网的入门指南和案例教程（如联轴器绘制）。

社区分享：CSDN等平台提供高效技巧（如腰型孔绘制方法）。

通过上面方法，用户可快速掌握中望CAD的核心功能，并逐步提升绘图效率与专业度。实践时建议结合具体项目需求，灵活运用工具和技巧。
