浩辰CAD使用技巧合集

一、快捷键技巧：提升操作效率的核心

快捷键是浩辰CAD高效操作的基础，熟练掌握可大幅减少鼠标操作时间。以下是高频常用快捷键分类整理：

基础操作：Ctrl+N（新建图形）、Ctrl+S（保存）、Ctrl+O（打开）、Ctrl+P（打印）、Ctrl+Z（撤销）、Ctrl+Y（恢复）、Ctrl+C（复制）、Ctrl+V（粘贴）、Ctrl+X（剪切）、Esc（取消当前命令）。

视图与编辑：F1（帮助）、F2（切换文字窗口）、F3（对象捕捉开关）、F5（等轴测平面切换）、F8（正交模式开关）、F10（极轴追踪开关）、Z（缩放）、P（实时平移）。

绘图命令：L（直线）、C（圆）、A（圆弧）、REC（矩形）、PL（多段线）、EL（椭圆）、H（图案填充）、B（创建块）、I（插入块）。

修改命令：E（删除）、M（移动）、RO（旋转）、SC（缩放）、TR（修剪）、EX（延伸）、BR（打断）、F（圆角）、CHA（倒角）。

图层与标注：LA（图层管理）、DLI（线性标注）、DAN（角度标注）、DRA（半径标注）、DDI（直径标注）、T（多行文字）、ED（编辑文字）。

二、实用命令技巧：解决高频问题

文件“瘦身”：使用PURGE命令（快捷键PU）清理图纸中无用的图元对象（如图层、块、线型等），减少文件大小，提升软件运行速度。


夹点多重操作：选择对象后，单击夹点激活，按空格键循环切换操作模式——第1次移动、第2次旋转、第3次缩放、第4次镜像、第5次拉伸，无需重复选择命令。

PDF转DWG编辑：浩辰CAD支持PDF图纸直接打开并转换为DWG格式，可复制、编辑PDF中的图形元素，实现多格式设计资源的高效复用。

批量操作：通过浩辰CAD的批量转换工具，可将高版本CAD图纸批量转为低版本（如2025版转2018版），也可批量选择同一图层、同一颜色或同一类型的对象，提升大规模图纸处理效率。

一键删除重合线：针对三维模型投影或复杂图纸中的重合线，浩辰CAD提供一键删除功能，快速清理冗余线条，简化图纸。

三、视图与布局技巧：精准控制显示

布局空间视口比例调整：

方法1：点击底部状态栏【视口比例】下拉列表，选择预设比例（如1:50、1:100）；

方法2：命令行输入Z→回车→输入比例因子（如1/50xp表示1:50，0.02xp表示1:50）；

方法3：选中视口边框→按Ctrl+1打开【特性】面板→修改【标准比例】或【自定义比例】参数。

坐标精准输入：

绝对坐标：以世界坐标系（WCS）原点为基准，输入X,Y值（如300,200）；

相对坐标：以当前点为基准，输入@X,Y值（如@300,200表示相对于当前点向右300、向上200）；

极坐标：输入@距离<角度（如@100<45表示距离100、角度45°）。

四、表格与文字技巧：高效数据处理

表格一键导入Excel：浩辰CAD支持将图纸中的表格数据直接导入Excel，无需手动复制，实现数据双向同步。

多行文字编辑：使用MT（多行文字）命令输入文字后，可通过【文字编辑器】调整字体、大小、颜色，还可插入表格、图片等元素，满足复杂文字排版需求。

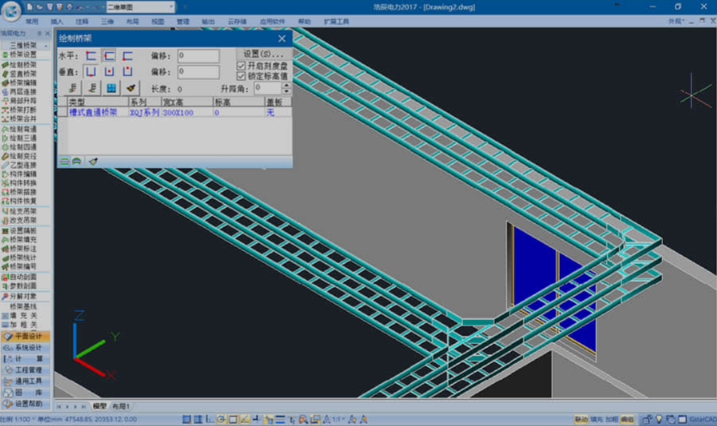

五、三维绘图基础技巧：快速入门三维建模

视图切换：通过【视图】→【三维视图】→【西南等轴测】进入三维建模环境，快速查看模型的三维形态。

基础几何体绘制：

长方体：输入BOX→指定角点坐标→输入高度；

圆柱体：输入CYLINDER→指定底面圆心→输入半径和高度。

简单渲染：输入RENDER命令，创建三维实体的照片级或真实感着色图像，快速查看模型效果。
