浩辰cad怎么设置捕捉点
软件: 浩辰cad

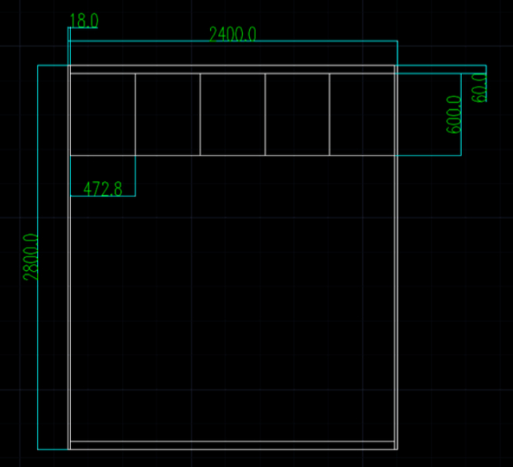

在浩辰CAD中设置自动捕捉点可以通过以下步骤实现，结合快捷键和对话框配置，以提高绘图的精确性和效率：
1. 开启/关闭自动捕捉的快捷键
F3键：对象捕捉的总开关，用于启用或禁用自动捕捉功能。
F9键：控制栅格捕捉，使光标按指定间距移动。
F11键：切换对象捕捉追踪功能，配合极轴追踪使用。
2. 通过命令调整捕捉点设置
输入命令OS或DS：打开【草图设置】对话框，切换到【对象捕捉】选项卡，勾选需要的捕捉点类型（如端点、中点、圆心、交点等）。建议仅勾选常用选项，避免过多捕捉点干扰绘图。
输入命令OP：打开【选项】对话框，进入【绘图】选项卡，可调整自动捕捉的辅助工具（如标记、文字提示、磁吸、靶框大小等）。这些工具默认开启，可根据需求自定义。
3. 状态栏快速设置
在浩辰CAD界面底部状态栏，右键点击“对象捕捉”或“对象追踪”按钮，选择“设置”直接进入【草图设置】对话框。
4. 自动捕捉辅助功能配置
标记与提示：当光标接近对象时，显示捕捉点类型标记和文字提示，增强直观性。
磁吸功能：将光标锁定到最近的捕捉点，类似栅格吸附效果。
靶框调整：可修改靶框大小以控制捕捉范围，避免误捕捉。
5. 结合极轴与对象追踪
启用极轴追踪（按F10）和对象捕捉追踪（按F11），可捕捉角度延长线或对象的虚拟交点，例如绘制矩形中心点时，通过中点追踪生成辅助线交点。
注意事项
夹点编辑：选中对象时出现的蓝色夹点可通过命令DDGRIPS调整颜色和大小，但此功能与自动捕捉无直接关联。
避免全选捕捉点：仅勾选必要选项（如端点、中点、圆心），以提高效率。
1. 开启/关闭自动捕捉的快捷键
F3键：对象捕捉的总开关，用于启用或禁用自动捕捉功能。
F9键：控制栅格捕捉，使光标按指定间距移动。
F11键：切换对象捕捉追踪功能，配合极轴追踪使用。
2. 通过命令调整捕捉点设置
输入命令OS或DS：打开【草图设置】对话框，切换到【对象捕捉】选项卡，勾选需要的捕捉点类型（如端点、中点、圆心、交点等）。建议仅勾选常用选项，避免过多捕捉点干扰绘图。
输入命令OP：打开【选项】对话框，进入【绘图】选项卡，可调整自动捕捉的辅助工具（如标记、文字提示、磁吸、靶框大小等）。这些工具默认开启，可根据需求自定义。
3. 状态栏快速设置
在浩辰CAD界面底部状态栏，右键点击“对象捕捉”或“对象追踪”按钮，选择“设置”直接进入【草图设置】对话框。
4. 自动捕捉辅助功能配置
标记与提示：当光标接近对象时，显示捕捉点类型标记和文字提示，增强直观性。
磁吸功能：将光标锁定到最近的捕捉点，类似栅格吸附效果。
靶框调整：可修改靶框大小以控制捕捉范围，避免误捕捉。
5. 结合极轴与对象追踪
启用极轴追踪（按F10）和对象捕捉追踪（按F11），可捕捉角度延长线或对象的虚拟交点，例如绘制矩形中心点时，通过中点追踪生成辅助线交点。
注意事项
夹点编辑：选中对象时出现的蓝色夹点可通过命令DDGRIPS调整颜色和大小，但此功能与自动捕捉无直接关联。
避免全选捕捉点：仅勾选必要选项（如端点、中点、圆心），以提高效率。
