rhinoceros 3d放样教程详细步骤？

Rhino 3D放样教程详细步骤（以常见二维曲线放样为例）

1. 准备工作：导入或绘制基础曲线

放样的核心是通过路径（Rail）和截面（Shape）生成曲面。首先需要准备路径曲线（引导放样方向的曲线，如直线、弧线）和截面曲线（决定曲面形状的横截面，如圆形、矩形）。

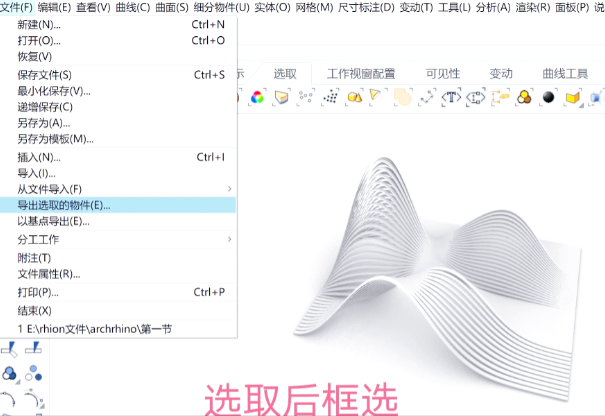

导入外部曲线：点击顶部菜单栏文件→打开，选择CAD格式（.dwg/.dxf）或其他Rhino支持的曲线文件（如.3dm），导入后调整至合适视图（如前视图、顶视图）。

绘制基础曲线：使用Rhino工具栏中的曲线工具（如控制点曲线圆矩形），在对应视图中绘制路径和截面。例如，绘制一条垂直的直线作为路径，再绘制多个水平圆作为截面（用于生成管状曲面）。

调整曲线精度：绘制完成后，可通过编辑曲线→调整阶数或优化曲线工具，优化曲线的控制点和平滑度，避免后续放样出现扭曲。

2. 选择放样工具

Rhino中有多种放样方式，最常用的是单轨放样（沿一条路径生成曲面）和双轨放样（沿两条路径生成曲面）。

单轨放样：适用于路径为单一曲线的情况（如管状、柱状结构）。点击顶部菜单栏曲面→放样（或使用快捷键S→L），或直接点击工具栏中的单轨放样图标（通常为带箭头的曲线符号）。

双轨放样：适用于需要两条路径引导的情况（如复杂曲面造型）。点击曲面→双轨放样（或S→D），或选择工具栏中的双轨放样图标（带两条平行箭头的曲线符号）。

3. 依次选择路径与截面


单轨放样步骤：

① 激活单轨放样工具后，先点击路径曲线（如之前绘制的垂直直线），此时路径会变为高亮显示（通常为红色）；

② 再依次点击截面曲线（如多个水平圆），每点击一个截面，该截面会在路径上生成对应的横截面；

③ 截面选择完成后，右键确认（或按Enter键），Rhino会自动生成沿路径延伸的曲面。

双轨放样步骤：

① 激活双轨放样工具后，依次点击第一条路径曲线（如左侧弧线）、第二条路径曲线（如右侧弧线），两条路径需大致平行或对称；

② 再点击截面曲线（如中间的矩形），截面需与两条路径垂直；

③ 截面选择完成后，右键确认，生成的双轨曲面会贴合两条路径的形状。

4. 调整放样参数（可选但重要）

生成曲面后，若对结果不满意，可通过放样选项调整曲面的平滑度和精度：

点击顶部菜单栏工具→选项（或按Alt+O），弹出Rhino选项对话框；

展开文件属性→网格→显示，调整最大角度（控制曲面网格的细分程度，数值越小越平滑，如设置为5°）、最小边长（控制网格边的最小长度，如设置为0.1mm）；

点击确定后，重新生成放样曲面，可看到更细腻的效果。

5. 修整与优化放样结果

放样完成后，常需要对曲面进行进一步编辑，以满足设计需求：

检查曲面质量：使用分析→曲率→高斯曲率工具，查看曲面是否有扭曲或褶皱（红色区域表示曲率突变，需调整）；

调整截面位置：若截面位置偏差，可使用移动（M）、旋转（RO）工具，调整截面曲线的位置和角度；

修剪多余部分：使用修剪（Trim）工具，将曲面多余的部分切除（如鼠标建模中修剪侧面多余曲面）；

增加细节：通过混接曲线（Blend）、布尔运算（Boolean）等工具，在放样曲面上添加凹槽、凸起等细节（如钻石建模中的顶盖加盖步骤）。

注意事项

曲线连续性：路径和截面的端点需保持G0（位置连续）或G1（切线连续），避免放样时出现裂缝（可使用衔接曲线工具调整）；

截面方向：截面曲线需与路径垂直，否则会导致曲面扭曲（可通过旋转工具调整截面方向）；

备份文件：建模过程中定期保存（文件→保存），避免误操作导致文件丢失。
