abaqus应力云图不显示网格
软件: abaqus

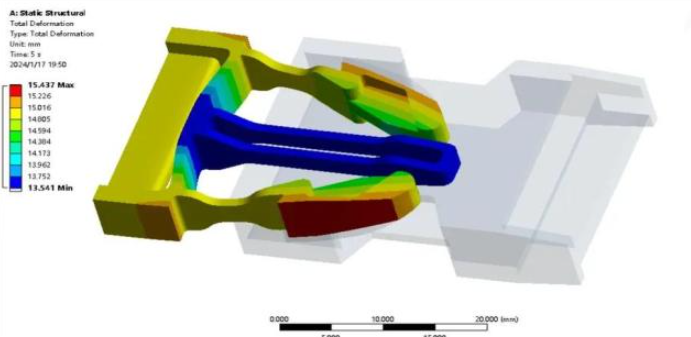

在ABAQUS中隐藏应力云图中的网格线，可以通过以下方法实现：
方法一：通过菜单选项隐藏网格边线
在Visualization模块中，点击顶部菜单栏的 Options > Common。
在弹出的对话框中，找到 Visible Edges 选项，选择 No edges。
点击 OK 确认设置，此时云图将仅显示颜色填充，不显示网格线。
方法二：调整云图显示风格
在云图界面中，点击 Contour > Color & Style。
勾选 Show contour edges 选项，可以进一步调整边线的颜色、粗细或直接取消勾选以隐藏网格边线。
补充说明
若需将云图转换为等值线图，可在 Contour 设置中调整边线样式，并手动添加数值标注（如通过CAD或Word后期处理）。
对于前处理阶段的网格显示，可通过工具栏的实体显示按钮（如“显示线框”或“显示实体”）快速切换。
上面操作适用于大多数ABAQUS版本，若界面略有差异，可参考具体版本的帮助文档。
方法一：通过菜单选项隐藏网格边线
在Visualization模块中，点击顶部菜单栏的 Options > Common。
在弹出的对话框中，找到 Visible Edges 选项，选择 No edges。
点击 OK 确认设置，此时云图将仅显示颜色填充，不显示网格线。
方法二：调整云图显示风格
在云图界面中，点击 Contour > Color & Style。
勾选 Show contour edges 选项，可以进一步调整边线的颜色、粗细或直接取消勾选以隐藏网格边线。
补充说明
若需将云图转换为等值线图，可在 Contour 设置中调整边线样式，并手动添加数值标注（如通过CAD或Word后期处理）。
对于前处理阶段的网格显示，可通过工具栏的实体显示按钮（如“显示线框”或“显示实体”）快速切换。
上面操作适用于大多数ABAQUS版本，若界面略有差异，可参考具体版本的帮助文档。
