abaqus结果中如何去掉网格
软件: abaqus
在ABAQUS后处理中去除网格的方法可分为以下两类，具体操作根据需求选择：

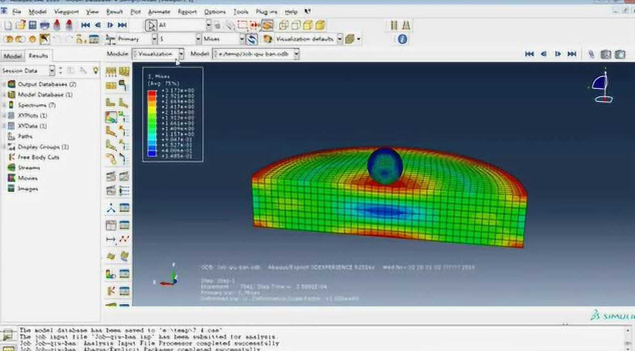

一、隐藏网格显示（适用于结果图）
打开后处理结果文件，点击顶部菜单栏Visualization选项；
在下拉菜单中选择Option（通用设置）；
在右侧窗口中勾选No edges或Free edges选项；
点击OK保存设置，网格线将不再显示。
二、删除实体网格（适用于模型或部件）
打开Mesh模块，选择要删除的网格类型：
删除整个部件网格：点击Delete part mesh；
删除指定区域网格：点击Delete region mesh；
或通过Part模块的Remove redundant entities功能（右下角小黑三角第四个按键），选择并删除冗余单元。
注意事项：
自下而上划分的网格可手动删除单元，普通网格无法直接删除；
若网格显示异常（如变为黑色缺失），建议检查网格尺寸、几何复杂度或关闭影响显示的插件。
一、隐藏网格显示（适用于结果图）
打开后处理结果文件，点击顶部菜单栏Visualization选项；
在下拉菜单中选择Option（通用设置）；
在右侧窗口中勾选No edges或Free edges选项；
点击OK保存设置，网格线将不再显示。
二、删除实体网格（适用于模型或部件）
打开Mesh模块，选择要删除的网格类型：
删除整个部件网格：点击Delete part mesh；
删除指定区域网格：点击Delete region mesh；
或通过Part模块的Remove redundant entities功能（右下角小黑三角第四个按键），选择并删除冗余单元。
注意事项：
自下而上划分的网格可手动删除单元，普通网格无法直接删除；
若网格显示异常（如变为黑色缺失），建议检查网格尺寸、几何复杂度或关闭影响显示的插件。
