abaqus位移云图在哪里
软件: abaqus
在Abaqus中查看位移云图的步骤如下：
打开后处理模块
完成求解后，进入后处理模块（通常自动进入，或通过菜单 File -< Open 打开结果数据库文件 ODB）。
选择位移结果集
在结果浏览器（Model Tree/Outline）中，选择对应的时间步或载荷步（如 Step-1），确保已启用位移输出。
进入Field Output工具栏
点击工具栏上的“Field Output”图标，或从菜单 Results -< Field Output 进入。
选择位移分量
在“Field Output”对话框中，选择位移相关变量（如 U1, U2, U3 代表三个方向位移）。

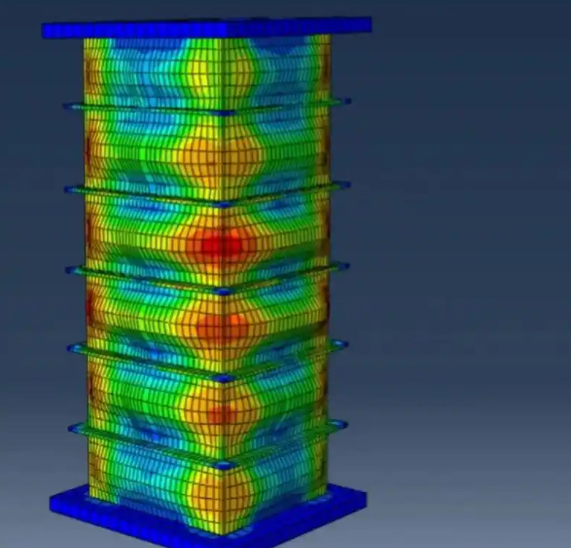

生成并查看云图
点击“Plot”生成位移云图，或双击选中的位移分量直接显示。云图颜色通常代表位移大小，可通过调整图例优化可视化效果。
注意事项 ：
若位移响应不明显，需检查模型是否正确设置位移边界条件或输出选项；
可通过“查询值”功能导出位移数据（如写入TXT文件）以供进一步分析。
