abaqus怎么查看变形云图

Abaqus查看变形云图的详细步骤

1. 进入后处理模块

自动进入：分析完成后，在作业管理器（Job Manager）中选择已完成的作业，点击“结果”（Results）按钮，软件会自动进入可视化模块（Visualization Module）。

手动进入：若未自动进入，可通过主菜单选择“模块”（Module）→“可视化”（Visualization），或直接双击结果数据库文件（.odb）打开。

2. 选择结果集

在左侧结果浏览器（Model Tree或Outline）中，展开“结果”（Results）→“场输出”（Field Output），选择需要查看的时间步（如“Step-1: Load Step 1”）或载荷步（如“Increment 10”）。

确保选择的时间步包含变形数据（默认情况下，所有时间步都会保存位移结果）。

3. 显示变形图（可选但建议）


点击工具栏中的绘制变形图按钮（或执行“绘图”→“变形图”命令），视图区将显示模型变形后的网格形态。

状态栏会显示当前变形放大系数（如1.0表示无放大，10表示放大10倍）。若需调整放大比例，可双击“变形选项”（Deformation Options），选择“自动计算”（Auto-compute，根据变形大小自动调整）或“统一设置”（Uniform，手动输入倍数）。

4. 绘制裁变形云图

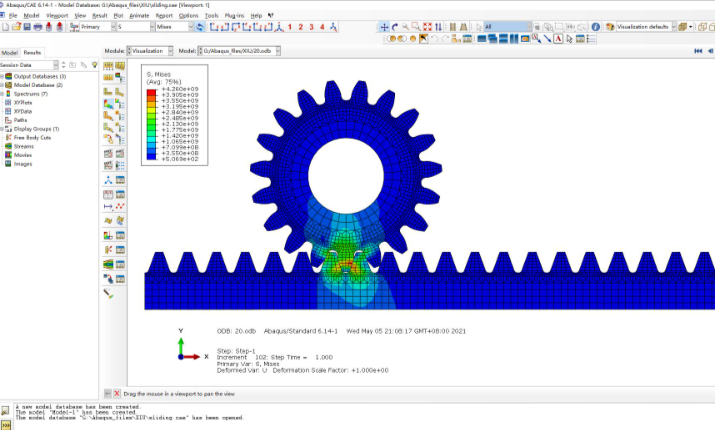

基础操作：点击工具栏中的在变形图上绘制云图按钮（或执行“绘图”→“云图”→“在变形图上”命令），视图区将叠加显示变形后的Mises应力云图（默认变量）。

选择变形变量：若需查看其他变形相关变量（如位移、应变），需先进入场输出（Field Output）对话框（点击工具栏中的“场输出”按钮或执行“结果”→“场输出”），选择对应的变量：

位移：选择“U”（空间位移）→“U1/U2/U3”（X/Y/Z方向位移）；

应变：选择“E”（工程应变）→“E11/E22/E33”（线应变）或“LE”（对数应变）；

应变率：选择“ER”（应变率）→“ER11/ER22/ER33”。

选择完成后，点击“绘图”（Plot）或双击变量，即可显示对应变量的变形云图。

5. 调整云图显示设置

调整颜色谱：双击视图区的颜色条（Legend），在“光谱”（Spectrum）选项卡中选择预设颜色（如彩虹色、灰度），或自定义颜色范围（如将红色设为最大值，蓝色设为最小值）。

显示极值：在“图例”（Legend）设置中，勾选“显示最小/最大值标签”（Show min/max labels），可在云图上标注最大/最小值的位置和数值。

切换渲染方式：点击工具栏中的“渲染方式”按钮（如“着色”（Shaded）、“带边着色”（Shaded with edges）、“线框”（Wireframe）），调整模型的显示效果（如“带边着色”可同时显示网格线和颜色）。

6. 高级选项（可选）

同时显示未变形图：点击工具栏中的允许多绘图状态按钮（或执行“选项”→“允许多绘图状态”），再分别点击未变形图（Undeformed Shape）和变形图（Deformed Shape），视图区将同时显示变形前（灰色）和变形后（绿色）的模型，便于对比变形效果。

创建显示组：若需高亮特定区域（如应力集中区域），可通过“工具”→“显示组”→“创建”功能，选择“结果值范围”（如应力大于某值的单元），生成独立的显示组，方便后续查看。

通过上面步骤，即可在Abaqus中快速查看并调整变形云图。若遇到云图不连续、颜色单一等问题，可参考后处理常见问题解决方法（如检查单元类型、调整变形放大系数）优化显示效果。
