Abaqus无法显示变形云图的常见原因及解决方法

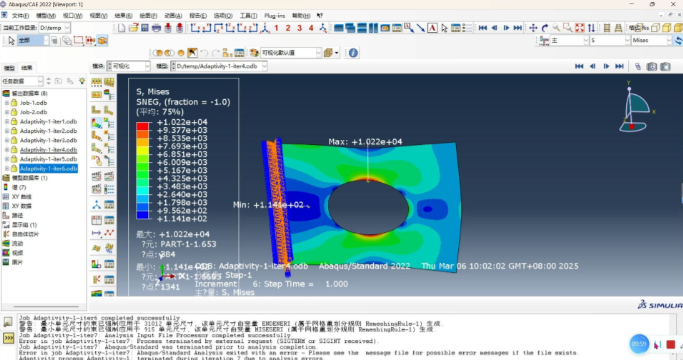

1. 未正确进入后处理模块或未加载结果文件

若未进入Abaqus的可视化模块（Visualization），或未成功加载输出数据库（ODB）文件，将无法显示任何云图。需确保：

完成求解后，通过作业管理器（Job Manager）点击“结果”进入后处理模块；

或手动打开ODB文件（点击“文件”→“打开”，选择结果文件）。

2. 未选择正确的场输出变量

变形云图需基于位移（U）或应变（E）等场输出变量生成。若未选择或选择了错误的变量（如应力S），则无法显示变形云图。操作步骤：

进入后处理模块后，点击工具栏“Field Output”图标（或选择“Results”→“Field Output”）；

在“Field Output”对话框中，展开“Displacement”（位移）或“Strain”（应变）类别，选择所需变量（如U1代表X方向位移、E11代表X方向线应变）；

选中变量后点击“Plot”或双击该变量，即可生成对应云图。

3. 未启用“自动绘制变形图”功能


Abaqus默认显示无变形模型（Undeformed Shape），需手动开启变形显示。解决方法：

在可视化模块中，点击工具箱中的“绘制变形图”按钮（或选择“Draw”→“Deformed Shape”）；

此时视图区将显示变形后的模型，可通过“Plot Contours Options”（双击云图打开）调整变形缩放系数（如设置为5~10倍，使变形更明显）。

4. 变形缩放系数设置过小

若变形缩放系数（Deformation Scale Factor）设置为0或过小（如0.1），变形效果将不明显，看似“无云图”。调整方法：

双击视图区的云图，打开“Plot Contours Options”对话框；

切换至“Deformation”选项卡，将“Scale Factor”设置为Auto-compute（自动计算，软件会根据变形大小推荐合适倍数）或手动输入较大值（如5）；

点击“Apply”即可看到明显的变形效果。

5. 结果步（Step/Frame）选择错误

若选择了初始步（Initial）或无结果的帧（如未进行计算的载荷步），将无法生成变形云图。需确认：

在左侧“Model Tree”（模型树）或“Outline”（大纲）中，选择正确的分析步（如Step-1）和帧（如Last Increment或特定时间点）；

若未显示所需帧，需检查求解是否覆盖了该时间点，或重新运行作业。

6. 视图显示设置问题

若视图设置不当（如隐藏了变形图层、图例未开启），可能导致云图不显示。解决方法：

点击工具栏“Viewport Annotation Options”图标（或选择“View”→“Viewport Annotation Options”）；

在“Legend”（图例）选项卡中，确保“Show legend”（显示图例）已勾选；

在“Display”（显示）选项卡中，确保“Deformed shape”（变形形状）已启用。

7. 网格或模型问题

若模型存在过度扭曲（如单元畸变）或网格质量差（如畸形网格），可能导致可视化错误，无法显示变形云图。解决方法：

检查模型网格质量（通过“Tools”→“Check Elements”），修复畸形网格；

若模型存在过度变形（如大变形分析中未启用几何非线性），需调整模型设置（如启用“NLGEOM”参数）或细化网格。

上面是Abaqus无法显示变形云图的常见原因及解决方法，可根据具体情况逐一排查。若仍无法解决，建议检查Abaqus版本是否兼容，或参考官方文档进一步调试。
