abaqus计算后不显示云图

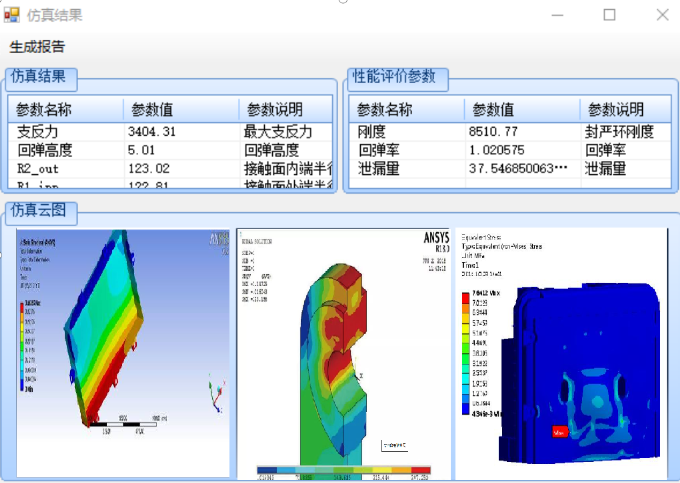

Abaqus计算后不显示云图的常见原因及解决方法

1. 未正确进入后处理模块或未加载结果文件

Abaqus的计算结果需在Visualization（可视化）模块中查看。若仍在Job模块或Model模块，无法显示云图。需通过顶部菜单栏Module→Visualization切换至后处理模块，然后通过File→Open加载计算生成的.odb文件（结果数据库文件）。

2. 场输出变量设置错误

云图显示依赖正确的场输出变量（如应力S、位移U、Mises应力等）。若未定义或选择错误的变量，云图可能不显示或显示异常。

解决方法：

进入后处理模块后，点击顶部菜单栏Result→Field Output；

在Variables选项卡中，确认已选择需要显示的变量（如S: Stress components下的S11、S22或Mises）；

检查Position选项（节点/积分点），通常选择Unique Nodal（唯一节点）以获得光滑云图。

3. 结果超出云图显示范围

若计算结果（如应力、位移）的数值远大于或小于云图图例的上下限，超出范围的区域会显示为灰色（无数据）。


解决方法：

双击云图中的颜色条（Legend），进入Plot Contours Options；

在Boundary选项卡中，调整Maximum和Minimum值为合理范围（如应力的最大值可通过Tools→Query→Probe Values查询模型上的实际值）；

勾选Auto-compute可自动调整范围以适应结果。

4. 绘图状态或渲染方式设置不当

Abaqus的绘图状态需设置为显示变形或云图模式，渲染方式也会影响云图显示。

解决方法：

检查左上角的绘图状态（Plot State），确保选择Contour（云图）而非Deformed Shape（变形形状）或Wireframe（线框）；

若需显示变形后的云图，需在Plot Contours Options→Deformation选项卡中，勾选Deform mesh（变形网格）并设置合理的Scale Factor（放大系数，如0.1~10）。

5. 单元类型或网格问题

某些单元类型（如不可压缩弹性材料的单元）需特定设置才能显示云图；若网格存在过度扭曲或退化（如四面体单元的畸形），也可能导致云图不显示。

解决方法：

检查单元类型：对于不可压缩材料（如橡胶），需使用杂交单元（如C3D8H）或平面应力/一维单元；

修复网格问题：通过Mesh→Check Elements检查网格质量，删除退化单元或重新划分网格。

6. 显示设置被隐藏或关闭

若云图的颜色条、图例或显示组被隐藏，可能导致云图看似不显示。

解决方法：

点击顶部菜单栏View→Viewport Annotation Options，确保Color Bar（颜色条）和Legend（图例）已勾选；

若使用了Display Group（显示组），需检查显示组的设置：通过Tools→Display Group→Manager，确认显示组包含需要显示的部件或结果。

7. 软件版本或功能兼容性问题

部分旧版本Abaqus（如2016及以下）可能存在功能缺失，例如Field Output按钮未显示，导致无法直接添加场输出变量。

解决方法：

升级至最新版本的Abaqus（如2020及上面），或通过Help→About Abaqus确认版本；

若无法升级，可通过Result→Options→Field Output手动添加变量，或参考官方文档调整界面设置。
