Abaqus参数化建模全面指南
Abaqus参数化建模是通过Python脚本将模型的关键尺寸、材料属性、边界条件等设置为可变参数，实现模型自动重构和批量分析的技术方法。这种方法可以显著提高工程仿真效率，特别适用于需要进行多方案比较和优化设计的场景。以下是Abaqus参数化建模的详细技术指南：
一、参数化建模基础与原理
Abaqus参数化建模的核心思想是将模型中的关键特征（如几何尺寸、材料参数、载荷条件等）定义为变量，通过Python脚本控制这些变量的变化，从而实现模型的自动更新和重建。这种方法相比传统手动建模具有显著优势：
提高效率：一旦建立参数化模型，只需修改参数值即可快速生成新模型，避免了重复的手动操作
减少错误：自动化脚本消除了人为操作中的偶然错误，提高了模型的一致性
便于优化：可以方便地进行参数扫描和设计优化，寻找最佳设计方案
实现复杂建模：能够完成一些在CAE图形界面中难以实现或无法实现的建模操作
Abaqus参数化建模主要依赖于其Python API接口，这些API提供了对Abaqus内核功能的完整访问，包括模型创建、材料定义、网格划分、分析设置和结果处理等各个环节。
二、参数化建模实现步骤
1. 环境配置与脚本准备
在开始参数化建模前，需要配置合适的开发环境：
Python环境：Abaqus自带Python解释器，但也可以配置外部Python环境进行开发
模块导入：脚本开头需要导入必要的Abaqus模块，典型导入语句如下：
from abaqus import *
from abaqusConstants import *
from caeModules import *
from driverUtils import executeOnCaeStartup
日志设置：建议配置日志记录以便调试：
session.journalOptions.setValues(replayGeometry=COORDINATE, recoverGeometry=COORDINATE)
2. 参数定义与初始化
参数化建模的第一步是明确定义需要参数化的变量：
几何参数
length = 100.0 长度
width = 10.0 宽度
height = 10.0 高度
材料参数
elastic_modulus = 210000.0 弹性模量
poisson_ratio = 0.3 泊松比
载荷参数
load_magnitude = -1000.0 载荷大小
对于更复杂的交互式参数输入，可以使用getInput函数：
soil_length = float(getInput('请输入土体长度 (m): '))
soil_width = float(getInput('请输入土体宽度 (m): '))
soil_depth = float(getInput('请输入土体深度 (m): '))
pile_radius = float(getInput('请输入桩体半径 (m): '))
3. 参数化几何建模
基于定义的参数创建几何模型是参数化建模的核心环节。以创建一个参数化梁模型为例：
创建模型
model = mdb.Model(name='ParameterizedBeamModel')
创建部件
s = model.ConstrainedSketch(name='beamSketch', sheetSize=200.0)
s.Line(point1=(0.0, 0.0), point2=(length, 0.0)) 使用参数化长度
p = model.Part(name='Beam', dimensionality=THREE_D, type=DEFORMABLE_BODY)
p.BaseWire(sketch=s)
定义材料和截面属性
material = model.Material(name='Steel')
material.Elastic(table=((elastic_modulus, poisson_ratio), )) 使用参数化材料属性
section = model.BeamSection(name='BeamSection', material='Steel',
profile='Rectangular', table=((width, height), )) 使用参数化截面尺寸
对于更复杂的几何特征，如圆珠笔盖的优化案例中，可以将触点数目、笔体厚度等关键特征参数化。
4. 参数化网格划分
网格划分也可以实现参数化控制，如设置单元大小、网格技术等：
全局种子设置
p.seedPart(size=1.0, deviationFactor=0.1)
设置网格技术
p.setMeshControls(regions=p.cells, technique=STRUCTURED)
生成网格
p.generateMesh()
在笔盖优化案例中，特别强调了在厚度方向上至少需要三层网格以保证应力应变传递的准确性。
5. 参数化边界条件与载荷
边界条件和载荷同样可以实现参数化：
创建装配
a = model.rootAssembly
a.Instance(name='BeamInstance', part=p, dependent=ON)
定义边界条件
edges = a.instances['BeamInstance'].edges
fixed_edge = edges.findAt(((0.0, 0.0, 0.0), ))
fixed_region = a.Set(edges=fixed_edge, name='FixedEnd')
model.DisplacementBC(name='BC-1', createStepName='Initial',
region=fixed_region, u1=SET, u2=SET, u3=SET)
定义载荷
loaded_edge = edges.findAt(((length, 0.0, 0.0), )) 使用参数化位置
load_region = a.Set(edges=loaded_edge, name='LoadPoint')
model.ConcentratedForce(name='Load-1', createStepName='ApplyLoad',
region=load_region, cf2=load_magnitude) 使用参数化载荷大小

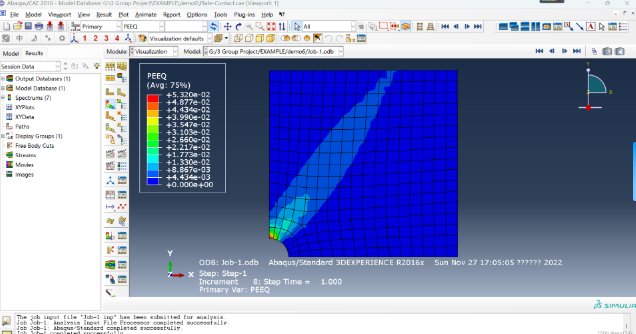

6. 参数化分析与结果提取
提交作业和结果处理也可以实现自动化：
提交作业
job = mdb.Job(name='ParameterizedBeamJob', model='ParameterizedBeamModel')
job.submit(consistencyChecking=OFF)
job.waitForCompletion()
获取结果
odb = session.openOdb(name='ParameterizedBeamJob.odb')
lastFrame = odb.steps['ApplyLoad'].frames[-1]
displacement = lastFrame.fieldOutputs['U']
print(displacement.values)
在圆珠笔盖案例中，通过参数化建模获得了支反力结果，并使用scipy的curve_fit进行多项式拟合，得到了响应曲面函数：z=4.49xy-1.08x+3.35y³。
三、参数化建模高级技巧
1. 脚本录制与修改
对于不熟悉API的用户，可以先通过Abaqus CAE的宏录制功能生成基础脚本，再进行参数化修改：
宏录制：在Abaqus/CAE中选择Macro Manager进行脚本录制
日志文件：利用*.jnl或*.rpy文件创建Python脚本
参数替换：将录制脚本中的固定值替换为变量
需要注意的是，录制的脚本可能包含冗余操作（如视角转换），需要仔细甄别和删减。
2. 批量建模与循环优化
参数化建模的强大之处在于可以方便地进行批量建模和设计优化：
定义参数组合
lengths = [80.0, 100.0, 120.0]
widths = [8.0, 10.0, 12.0]
loads = [-800.0, -1000.0, -1200.0]
多重循环批量建模
for l in lengths:
for w in widths:
for load in loads:
model_name = f'Beam_L{l}_W{w}_Load{abs(load)}'
create_parameterized_beam(length=l, width=w, load_magnitude=load, model_name=model_name)
3. 响应曲面与优化
通过参数化建模可以构建响应曲面，进行设计优化：
设计实验方案（参数组合）
批量运行分析
提取关键响应指标
构建响应曲面模型
寻找最优参数组合
在圆珠笔盖案例中，通过改变触点数目和笔体厚度等参数，获得了拔出力响应曲面，为设计优化提供了依据。
4. 自定义函数与模块化开发
为提高代码复用性，建议将常用功能封装为函数：
def create_beam_material(model, name, elastic_modulus, poisson_ratio):
material = model.Material(name=name)
material.Elastic(table=((elastic_modulus, poisson_ratio), ))
return material
def create_beam_section(model, name, material, width, height):
section = model.BeamSection(name=name, material=material,
profile='Rectangular', table=((width, height), ))
return section
四、调试与优化建议
调试技巧：
使用print语句输出关键变量值
分步执行脚本，验证每个步骤的结果
使用Abaqus/CAE的脚本编辑器进行调试
添加异常处理机制
性能优化：
避免重复导入模块
减少不必要的计算和数据传输
使用局部变量代替全局变量
合理设置网格密度，平衡计算精度和效率
代码管理：
使用版本控制系统（如Git）管理脚本
添加充分的注释和文档
模块化开发，提高代码复用性
五、工程应用案例
1. 圆珠笔盖结构优化
参数：笔盖内径、触点交叉角、笔体镂空长度、杨氏模量等
响应：拔出力
方法：参数化建模→批量分析→响应曲面拟合
结果：获得了触点数目和笔体厚度对拔出力的影响规律
2. 土体与桩基参数化模型
参数：土体尺寸、桩体半径、材料属性等
方法：交互式参数输入→自动建模→接触对管理
特点：实现了复杂土-桩相互作用模型的参数化构建
3. 隧道开挖参数化分析
参数：开挖步序、支护参数、材料软化特性等
应用：隧道开挖过程的多方案比较和优化
六、总结与展望
Abaqus参数化建模通过Python脚本将建模过程自动化，极大地提高了仿真效率和模型一致性。关键技术要点包括：
合理定义参数变量，建立参数与模型特征的关联
熟练掌握Abaqus Python API，实现各建模环节的自动化
采用模块化开发思想，提高代码复用性和可维护性
结合批量处理和响应面方法，实现设计优化
随着工程仿真需求的日益复杂，参数化建模技术将在以下方面进一步发展：
与机器学习结合，实现智能参数优化
更复杂的多物理场耦合参数化分析
云端分布式参数化仿真
与CAD/PLM系统更紧密的集成
通过掌握Abaqus参数化建模技术，工程师可以显著提升仿真效率，缩短产品开发周期，在工程实践中获得竞争优势。
