abaqus导入stp文件出错

Abaqus导入STP文件无效的解决方案

当您在Abaqus中导入STP文件遇到问题时，可能是由于多种原因导致的。以下是针对此问题的详细解决方案：

常见原因及解决方法

文件格式支持问题

确保STP文件格式完整且未被损坏

尝试将文件另存为不同版本的STP格式(如STEP AP203或AP214)

检查Abaqus版本是否支持您使用的STP文件版本

导入设置问题

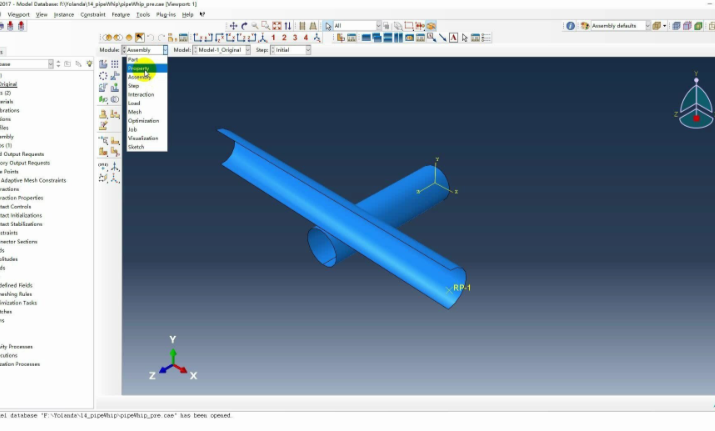

在Abaqus中使用"File→Import→Part"命令导入STP文件

注意导入时的两个选项：

"Create individual part" - 将装配体拆分为单独零件


"Combine into single part" - 将所有内容合并为单一零件

尝试不同的导入选项以确定哪种方式适合您的模型

几何质量问题

导入前在CAD软件中检查几何完整性，修复可能的间隙或重叠

在Abaqus中使用"Tools→Query→Geometry Diagnostics"检查导入的几何体

对于复杂装配体，考虑分批导入或简化模型

命名和特殊字符问题

确保零件名称不包含特殊字符或空格

如果是从SolidWorks等软件导出，检查装配体中的零件命名是否规范

高级解决方案

使用中间格式转换

尝试先将模型导出为IGES或SAT格式，再导入Abaqus

对于复杂装配体，考虑使用Hypermesh作为中间处理工具

参数化建模方法

在CAD软件(如CATIA)中，将加载/约束的面按规则命名并分别导出为多个STP文件

这种方法特别适用于需要后续自动化分析的模型

脚本处理

对于批量导入或复杂模型，考虑使用Python脚本自动化导入过程

可以通过Abaqus的脚本接口实现更精细的导入控制

其他建议

如果问题持续存在，尝试在不同计算机上导入同一文件，以确定是否为系统特定问题

检查Abaqus的日志文件(.log或.dat)获取更详细的错误信息

确保您的Abaqus许可证包含所有必要模块，某些导入功能可能需要特定模块支持

如果上面方法均不能解决问题，建议联系Abaqus官方技术支持，提供您的STP文件样本和详细的错误信息以获得针对性帮助。
