autocad插件开发教程

以下是针对CAD插件开发的综合教程，涵盖主流平台、开发流程、常见问题及解决方案，结合多个权威来源整理而成：

一、开发准备：平台选择与环境搭建

主流CAD开发平台对比

AutoCAD：推荐使用C/.NET语言，依赖ObjectARX SDK，适合建筑/机械领域的高定制化工具开发。

中望CAD：兼容.NET生态，需使用ZRX SDK，适合国产化替代项目。

FreeCAD：基于Python和Qt，开源且跨平台，适合轻量级扩展开发。

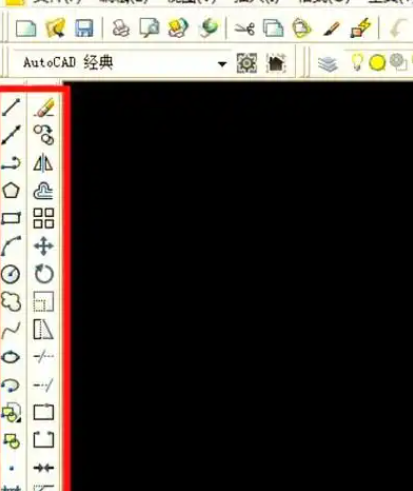

环境配置（以AutoCAD为例）

安装AutoCAD 2022+（64位）、Visual Studio 2022及匹配版本的ObjectARX SDK。

创建C类库项目，引用核心DLL（如acmgd.dll），调试时启动项设为acad.exe。

二、核心开发流程

功能规划

基础功能：批量标注、图层管理（如坐标标注插件zbbz命令）。

高级功能：点云处理、自动化报告生成（需结合特定API）。

代码实现示例（C）

// 自定义绘图命令示例

[CommandMethod("DrawCircle")]

public void DrawCircle() {

var doc = Application.DocumentManager.MdiActiveDocument;

var ed = doc.Editor;

// 获取用户输入并绘制圆形

PromptPointResult pPtRes = ed.GetPoint("指定圆心：");

if (pPtRes.Status == PromptStatus.OK) {

Circle circle = new Circle(pPtRes.Value, Vector3d.ZAxis, 10);

// 将圆添加到模型空间


using (Transaction tr = doc.TransactionManager.StartTransaction()) {

BlockTable bt = tr.GetObject(doc.Database.BlockTableId, OpenMode.ForRead) as BlockTable;

BlockTableRecord btr = tr.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite) as BlockTableRecord;

btr.AppendEntity(circle);

tr.AddNewlyCreatedDBObject(circle, true);

tr.Commit();

}

}

}

关键点：

使用CommandMethod特性注册命令。

通过Transaction管理数据库操作，避免数据冲突。

三、Python开发CAD插件（适用于AutoCAD）

库安装

pip install pyautocad pythonnet 通过COM接口与AutoCAD交互

基础交互示例

from pyautocad import Autocad

acad = Autocad(create_if_not_exists=True)

acad.model.AddLine((0, 0), (100, 100)) 绘制直线

优势：快速实现自动化任务，如批量修改图形属性。

四、常见问题与解决方案

图形显示异常

原因：数据库损坏或显卡驱动问题。

解决：使用AUDIT命令修复图纸，更新显卡驱动。

命令执行失败

原因：参数错误或权限不足。

解决：验证命令语法，检查用户权限。

性能优化

批量处理：使用事务机制减少数据库操作开销。

异步处理：耗时任务（如点云处理）通过多线程避免界面卡顿。

五、进阶实践：图像转CAD插件开发

流程概述

图像处理：OpenCV边缘检测（如Canny算法）提取墙体轮廓。

尺寸标定：通过参考物体像素比例计算实际尺寸。

CAD生成：调用API绘制多段线并添加标注。

关键代码片段

// 根据图像坐标生成墙体多段线

Polyline wall = new Polyline();

foreach (var point in processedPoints) {

wall.AddVertexAt(point.Index, new Point2d(point.X, point.Y), 0, 0, 0);

}

// 添加尺寸标注

AlignedDimension dim = new AlignedDimension(startPoint, endPoint, dimLocation);

六、学习资源推荐

官方文档：AutoCAD .NET API、ObjectARX SDK。

实战案例：CSDN博客中的坐标标注插件开发详解。

问题排查：CAD二次开发常见问题指南。

通过上面步骤，开发者可快速入门并实现功能丰富的CAD插件。如需更深入的特定平台开发细节，可参考对应SDK文档或社区教程。
