allegro pcb镜像翻转
软件: allegro
在Allegro中进行PCB镜像翻转操作，主要分为以下两种情况：
一、整体模块镜像（适用于对称布局）

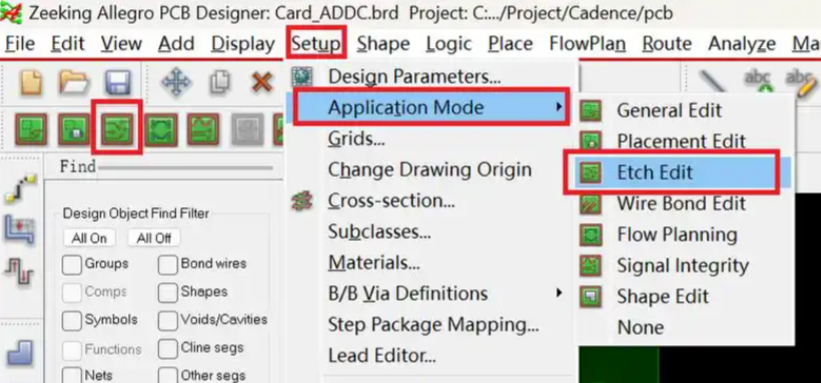

创建模块Group：选中已完成的模块，通过Setup-Application Mode选择Placement Edit布局模式
使用Advanced Mirror：在Edit-Advanced Mirror中勾选需要镜像的对象（如line、shape等），实现模块整体翻转
注意事项：此方法适用于无电气连接限制的模块，镜像后需检查封装兼容性
二、PCB板视图翻转（仅改变显示方向）
使用Flip Design命令：快速切换PCB上下层显示，适用于仅需调整视角的情况
元器件镜像：右键点击单个元器件选择Mirror命令，仅翻转该元件
建议优先使用Advanced Mirror进行模块级镜像，确保电气连接性；若仅需快速查看，可结合Flip Design命令调整视图。操作前建议备份设计文件。
一、整体模块镜像（适用于对称布局）
创建模块Group：选中已完成的模块，通过Setup-Application Mode选择Placement Edit布局模式
使用Advanced Mirror：在Edit-Advanced Mirror中勾选需要镜像的对象（如line、shape等），实现模块整体翻转
注意事项：此方法适用于无电气连接限制的模块，镜像后需检查封装兼容性
二、PCB板视图翻转（仅改变显示方向）
使用Flip Design命令：快速切换PCB上下层显示，适用于仅需调整视角的情况
元器件镜像：右键点击单个元器件选择Mirror命令，仅翻转该元件
建议优先使用Advanced Mirror进行模块级镜像，确保电气连接性；若仅需快速查看，可结合Flip Design命令调整视图。操作前建议备份设计文件。
