catia高版本转换低版本

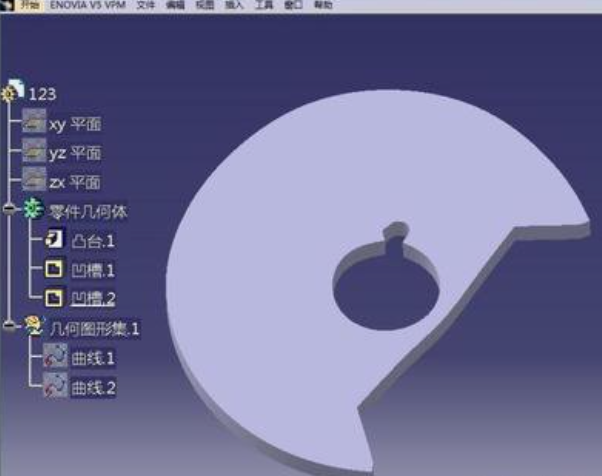

在CATIA中将高版本文件转换为低版本文件，主要通过内置的Downward Compatibility功能实现，但需注意转换后参数化信息会丢失。以下是具体操作步骤及注意事项：

一、转换步骤

启动批处理监视器

打开CATIA高版本软件，依次点击菜单栏中的 “工具” → “实用程序”，弹出“批处理监视器”对话框。

选择向下兼容功能

在批处理监视器中找到 “Downward Compatibility（在最新发行版到V5R6之间向下兼容）” 选项，双击打开。

设置转换参数

在弹出对话框中：

选定操作：选择“转换”。


目标版本：从下拉菜单中选择需转换的低版本（如R17、R19等）。

选择文件与输出路径

点击“文档选择”下的文件夹图标，浏览并选择需转换的CATIA文件（.CATPart或.CATProduct）。

指定输出目录（默认路径为临时文件夹，建议自定义路径）。

运行转换

确认设置无误后，点击 “运行”，等待转换完成。转换过程中会弹出黑色命令行窗口，关闭后即完成。

二、注意事项

数据丢失风险

转换后的文件仅保留实体几何信息，参数化步骤、几何特征（点/线/面）及工艺MBD信息均会丢失，建议提前备份原始文件。

装配体与工程图限制

装配文件（.CATProduct）和工程图无法直接降级，需单独处理零件文件（.CATPart）。

文件命名与路径

避免使用中文路径或文件名，否则可能导致转换失败。

替代方案（保留更多信息）

若需保留特征信息，可尝试将高版本文件另存为中间格式（如STEP或IGES），再通过低版本导入，但此方法仍可能丢失部分数据。

三、适用场景

企业协作：解决供应商与制造商因版本差异导致的数据无法打开问题（如大众等车企常用R19版本）。

临时需求：快速转换简单几何模型，无需保留设计历史。

如需更完整的特征保留方法，可参考专利技术（如通过中间文件存储几何特征和工艺信息）。
