flotherm算例如何替换个模型
软件: flotherm

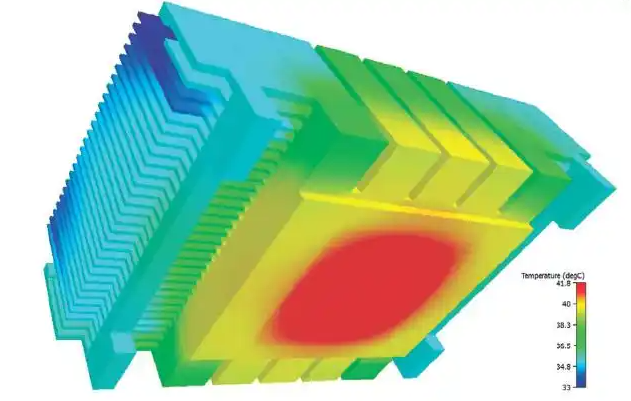

在Flotherm中替换模型通常涉及简化模型与详细模型的互换、外部模型导入或参数调整等操作。以下是具体方法和步骤:
1. 使用FLOPACK替换简化模型为详细模型
步骤:
在项目管理窗口(PM)中启动FLOPACK工具,创建或选择已有的详细封装模型(如.pdml文件)。
通过“Import/PDML”功能将详细模型导入Flotherm,替换原有的简化模型(如双热阻模型或简单立方体模型)。
调整网格设置,确保详细模型周围网格局部加密以提高精度。
对比简化模型与详细模型的仿真结果,分析差异并优化设计。
适用场景:适用于芯片封装等需要高精度热分析的场景,如倒装芯片陶瓷球栅阵列(CBGA)的建模。

2. 通过FloMCADBridge导入并简化外部模型
步骤:
使用FloMCADBridge导入MCAD格式的几何模型(如STEP文件)。
简化复杂结构(如用多孔板替代打孔阵列、移除小倒角或非关键部件)。
将简化后的模型转移到Flotherm项目中,替换原有部件。
设置边界条件和材料属性后重新求解。
适用场景:适用于电源模块、机箱等机械结构的快速建模与替换。
3. 直接修改模型参数或类型
方法:
紧凑式模型(CTM)替换:在“Compact Components”中切换2R模型与DELPHI模型,或调整热阻/热容参数。
智能元件替换:在EDA Bridge中通过库匹配或手动选择,替换PCB上的元件热模型(如从双热阻模型改为详细DTM)。
优势:无需重建几何,适合快速迭代设计。
4. 嵌入式BCI-ROM替换
应用:对于需要保护IP的IC封装,可将详细模型导出为嵌入式BCI-ROM(边界条件无关降阶模型),再导入Flotherm中替换原有模型。此方法保留3D精度且支持多热源瞬态分析。
注意事项
网格调整:替换模型后需检查网格划分,尤其是局部加密区域(如芯片或散热器周围)。
结果验证:对比替换前后的温度分布、结温等关键指标,确保模型有效性。
以上方法可根据具体需求选择,FLOPACK和FloMCADBridge适用于复杂模型替换,而参数调整更适合快速优化。
