protel怎么画电路图
软件: protel
Protel绘制电路图的基本步骤与关键操作
1. 准备工作：创建项目与原理图文件
打开Protel软件（如Protel 99SE、DXP），首先创建新项目（File→New→Project→PCB Project），并为项目命名（如“电路设计.PrjPCB”），保存至指定目录。
在项目中添加原理图文件（右键项目→Add New→Schematic），命名为“原理图.SchDoc”并保存。这一步是电路设计的基础框架。
2. 设置图纸与工作环境
进入原理图编辑界面后，设置图纸参数（Design→Options），选择“Sheet Options”选项卡：
根据电路复杂度选择图纸大小（如A4、A3）；
设置栅格（Grids）：可见栅格（Visible Grid）用于定位元件，捕捉栅格（Snap Grid）用于精确放置元件（建议设为10mil或25mil）；
光标类型（Cursor Type）可选择“Large Cursor 90”便于连线。
3. 加载元件库

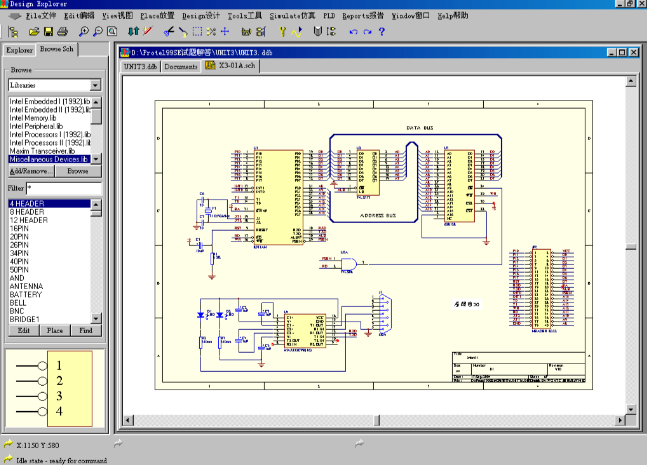

点击左侧元件库面板（Libraries），点击“Add/Remove”按钮，选择常用元件库（如“Miscellaneous Devices.lib”，包含电阻、电容、二极管等基础元件）添加至项目中。
若需特殊元件（如运算放大器、芯片），可通过“Browse”搜索元件名称（如“LM358”“AT89C51”），或自行创建元件库（适用于自定义元件）。
4. 放置元件
在元件库面板中搜索元件（如输入“res”可找到所有电阻），选择所需元件（如“RES1”），点击“Place”按钮。
元件放置时，按Tab键可弹出属性对话框，设置：
Designator（元件位号）：如“R1”“C1”（表示第1个电阻、电容）；
Part Type（元件参数）：如电阻值“10k”、电容值“0.1uF”；
Footprint（封装形式）：如“AXIAL-0.3”（轴向电阻封装）、“RAD-0.2”（圆形电容封装）（仅原理图阶段可暂不设置）。
放置后，可通过空格键旋转元件（90度递增）、X/Y键镜像元件，调整元件方向至合理布局。
5. 调整元件布局
用鼠标拖动元件至合适位置，按Page Up/Page Down键缩放图纸，使布局清晰。
布局原则：
按信号流向排列元件（如从输入到输出）；
同类元件集中放置（如电阻、电容分组）；
避免元件重叠，留出足够连线空间。
6. 连接元件：建立电气连接
导线连接：执行“Place→Wire”命令，或点击工具栏“导线”按钮，鼠标变为十字形。点击元件管脚起点，拖动至另一元件管脚终点，松开鼠标完成连接。按Tab键可设置导线属性（如宽度、颜色，建议电源线用粗线（20mil上面）、信号线用细线（10mil））。
网络标号：对于距离较远或跨页的元件，可使用网络标号（Place→Net Label）代替导线。放置后，输入相同网络标号（如“VCC”“GND”）的元件管脚、导线将自动电气连接（适用于复杂电路，减少连线混乱）。
电源与地：执行“Place→Power Port”命令，选择电源类型（如“VCC”“GND”），设置网络标号（如“+5V”“GND”），放置在原理图合适位置。
7. 添加注释与标注
使用“Place→Text String”命令添加文字说明（如电路功能、元件参数说明），设置字体、颜色（建议用黑色，避免与图纸背景混淆）。
用“Place→Line”命令绘制边框或分隔线，增强原理图可读性。
8. 电气规则检查（ERC）
执行“Tools→ERC”命令，弹出电气规则检查对话框，选择检查规则（如“Unconnected Pins”“Duplicate Net Names”），点击“OK”生成检查报告。
根据报告修改错误（如未连接的管脚、重复的网络名称），确保电路逻辑正确。
9. 保存与输出
执行“File→Save All”保存项目与原理图文件。
若需输出原理图，可执行“File→Print”打印，或通过“Design→Netlist for Project”生成网络表（用于后续PCB设计）。
上面步骤涵盖了Protel绘制电路图的核心流程，实际操作中可根据电路复杂度灵活调整（如使用总线、层次电路图等功能）。掌握这些基础操作后，可逐步提升电路设计效率。
1. 准备工作：创建项目与原理图文件
打开Protel软件（如Protel 99SE、DXP），首先创建新项目（File→New→Project→PCB Project），并为项目命名（如“电路设计.PrjPCB”），保存至指定目录。
在项目中添加原理图文件（右键项目→Add New→Schematic），命名为“原理图.SchDoc”并保存。这一步是电路设计的基础框架。
2. 设置图纸与工作环境
进入原理图编辑界面后，设置图纸参数（Design→Options），选择“Sheet Options”选项卡：
根据电路复杂度选择图纸大小（如A4、A3）；
设置栅格（Grids）：可见栅格（Visible Grid）用于定位元件，捕捉栅格（Snap Grid）用于精确放置元件（建议设为10mil或25mil）；
光标类型（Cursor Type）可选择“Large Cursor 90”便于连线。
3. 加载元件库
点击左侧元件库面板（Libraries），点击“Add/Remove”按钮，选择常用元件库（如“Miscellaneous Devices.lib”，包含电阻、电容、二极管等基础元件）添加至项目中。
若需特殊元件（如运算放大器、芯片），可通过“Browse”搜索元件名称（如“LM358”“AT89C51”），或自行创建元件库（适用于自定义元件）。
4. 放置元件
在元件库面板中搜索元件（如输入“res”可找到所有电阻），选择所需元件（如“RES1”），点击“Place”按钮。
元件放置时，按Tab键可弹出属性对话框，设置：
Designator（元件位号）：如“R1”“C1”（表示第1个电阻、电容）；
Part Type（元件参数）：如电阻值“10k”、电容值“0.1uF”；
Footprint（封装形式）：如“AXIAL-0.3”（轴向电阻封装）、“RAD-0.2”（圆形电容封装）（仅原理图阶段可暂不设置）。
放置后，可通过空格键旋转元件（90度递增）、X/Y键镜像元件，调整元件方向至合理布局。
5. 调整元件布局
用鼠标拖动元件至合适位置，按Page Up/Page Down键缩放图纸，使布局清晰。
布局原则：
按信号流向排列元件（如从输入到输出）；
同类元件集中放置（如电阻、电容分组）；
避免元件重叠，留出足够连线空间。
6. 连接元件：建立电气连接
导线连接：执行“Place→Wire”命令，或点击工具栏“导线”按钮，鼠标变为十字形。点击元件管脚起点，拖动至另一元件管脚终点，松开鼠标完成连接。按Tab键可设置导线属性（如宽度、颜色，建议电源线用粗线（20mil上面）、信号线用细线（10mil））。
网络标号：对于距离较远或跨页的元件，可使用网络标号（Place→Net Label）代替导线。放置后，输入相同网络标号（如“VCC”“GND”）的元件管脚、导线将自动电气连接（适用于复杂电路，减少连线混乱）。
电源与地：执行“Place→Power Port”命令，选择电源类型（如“VCC”“GND”），设置网络标号（如“+5V”“GND”），放置在原理图合适位置。
7. 添加注释与标注
使用“Place→Text String”命令添加文字说明（如电路功能、元件参数说明），设置字体、颜色（建议用黑色，避免与图纸背景混淆）。
用“Place→Line”命令绘制边框或分隔线，增强原理图可读性。
8. 电气规则检查（ERC）
执行“Tools→ERC”命令，弹出电气规则检查对话框，选择检查规则（如“Unconnected Pins”“Duplicate Net Names”），点击“OK”生成检查报告。
根据报告修改错误（如未连接的管脚、重复的网络名称），确保电路逻辑正确。
9. 保存与输出
执行“File→Save All”保存项目与原理图文件。
若需输出原理图，可执行“File→Print”打印，或通过“Design→Netlist for Project”生成网络表（用于后续PCB设计）。
上面步骤涵盖了Protel绘制电路图的核心流程，实际操作中可根据电路复杂度灵活调整（如使用总线、层次电路图等功能）。掌握这些基础操作后，可逐步提升电路设计效率。
