hfss怎么看天线增益图
软件: hfss
HFSS查看天线增益图的步骤与解读指南
一、查看增益图的前置准备
在HFSS中查看增益图前，需完成以下基础设置：

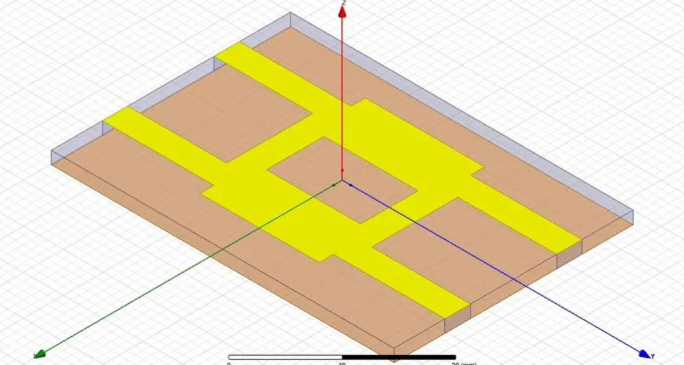

1. 完成仿真计算：确保天线模型（如微带天线、波导缝隙天线）的几何结构、材料属性（如Rogers基板、空气盒）、边界条件（如辐射边界、理想磁壁）、激励源（如波端口）设置正确，且通过“Validation Check”验证模型无错误，随后运行仿真（Analyze All）并获得收敛结果。
2. 添加辐射远场设置：为获取远场辐射特性（包括增益），需定义无限大球面（Infinite Sphere）。操作路径：`HFSS > Radiation > Insert FarField > Setup > InfiniteSphere`，设置Phi（0°~360°，步长2°）、Theta（0°~180°，步长2°）参数，命名（如InfiniteSphere1）并确认。
二、创建增益图的详细步骤
HFSS提供多种增益图展示形式（3D极坐标、二维截面、数据表格），以下是常用操作：
1. 3D极坐标增益图（最直观）：
操作路径：`HFSS > Results > CreateFarFieldReport > 3DPolarPlot`，在弹出窗口中：
- Solution：选择仿真设置（如Setup1: Last Adaptive）；
- Geometry：选择已定义的无限远球面（如InfiniteSphere1）；
- Quantity：选择“GainTotal”（总增益，包含天线效率和方向性）；
- Function：可选“dB”（分贝，常用）或“Linear”（线性）；
点击“OK”生成3D增益方向图，可旋转、缩放查看不同角度的增益分布。
2. 二维截面增益图（E面/H面）：
若需查看特定平面（如E面：平行于电场矢量的平面；H面：平行于磁场矢量的平面）的增益，可创建矩形数据图：
操作路径：`HFSS > Results > CreateReport > Rectangular Plot`，设置：
- Solution：同上；
- Domain：选择“Far Fields”（远场）；
- Category：选择“Gain”；
- Quantity：选择“GainTotal”；
- Function：选择“dB”；
- Trace Type：选择“Rectangle”；
在“Families”中设置Phi或Theta为固定值（如E面：Phi=0°，Theta=0°~180°；H面：Theta=90°，Phi=0°~360°），点击“New Report”生成二维曲线。
3. 增益随频率变化曲线：
若需分析增益随频率的变化趋势，可在“CreateReport”中：
- Domain：选择“Sweep”（扫频）；
- Quantity：选择“GainTotal”；
- Function：选择“dB”；
点击“New Report”生成频率-增益曲线，可添加标记（Marker）查看特定频率（如中心频率）的增益值。
三、增益图的关键解读指标
1. 增益数值（dBi）：
增益是天线将输入功率转化为辐射功率的能力，以dBi（相对于理想各向同性天线）为单位。数值越大，天线方向性越强（能量越集中）。例如：
- 单层一元微带天线增益约7.5dB；
- 双层阵列天线增益可提升至10dB以上；
- 偶极子天线最大增益约2.15 dBi（无源器件，无信号放大作用）。
2. 主瓣与旁瓣：
- 主瓣：增益最大的方向，代表天线的主要辐射方向（如微带天线的最大辐射方向垂直于天线平面）；
- 旁瓣：主瓣两侧的低增益区域，旁瓣越小，天线方向性越好（减少能量分散）。
3. 3D方向图的对称性：
通过3D增益图可直观查看天线在各个方向的辐射强度分布。理想情况下，定向天线（如阵列天线）的3D图应呈现明显的“锥形”或“扇形”，表明能量集中在特定方向。
四、常见问题与注意事项
1. 增益与S11的关系：
增益反映天线的辐射效率，而S11（回波损耗）反映馈电匹配性能。即使S11<-10dB（匹配良好），若天线结构设计不合理（如辐射效率低），增益也可能较低。
2. 空气盒尺寸要求：
辐射远场的计算需足够大的空气盒（距离天线结构≥1/4波长），否则会导致增益计算误差。通常空气盒尺寸设置为λ/4~λ/2（λ为中心频率对应的自由空间波长）。
3. 阵列天线的增益优势：
阵列天线（如4×4微带阵列）通过多个单元的相位控制，可显著提升增益（比单元天线高3~6dB），适用于需要远距离传输的场景（如无线能量传输、雷达）。
通过以上步骤，可快速在HFSS中查看并解读天线增益图，评估天线的方向性、增益性能及设计合理性。
