hypermesh划分3d网格
软件: hypermesh

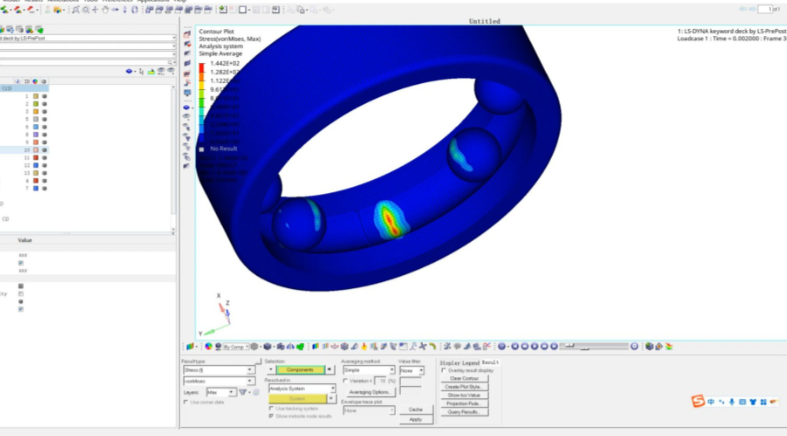

HyperMesh 3D网格划分主要通过实体单元生成实现，结合自动化工具和参数控制可高效完成复杂几何体的网格化处理。以下是关键步骤和要点：
一、基础操作流程
几何预处理
对不规则几何体（如座椅垫）进行封闭处理，生成实体几何。可通过添加辅助面或使用Solidmap工具实现。
对复杂边界或曲面模型，需先进行线编辑压缩（如角度阈值设置）以简化几何。
二维网格划分
使用Automesh工具，选择三角网格（Trias）或四面体网格（Tetras），设置单元尺寸和曲率/距离控制参数，自动生成贴合几何的二维网格。
三维网格生成
通过Tetramesh面板，选择Volume Tetra方法，将二维网格扩展为三维四面体网格。可结合曲率（Curvature）和邻近度（Proximity）选项优化网格质量。
二、关键参数设置
单元类型 ：四面体（Tetras）或三角网格（Trias），适用于不同几何特征需求。
尺寸控制 ：通过element size参数统一单元大小，或使用比例因子调整。
质量优化 ：启用曲率/邻近度控制，细化复杂区域（如曲率大或小曲面处），提升网格精度。
三、特殊场景处理
不规则几何 ：采用实体分割法，将复杂体切分为规则小块分别网格化，再通过缝合操作整合。
对称结构 ：先对1/4部分进行网格划分，利用对称性快速生成整体模型。
四、注意事项
划分前需检查几何完整性，避免自由边/面影响结果。
生成网格后需通过质量检查工具（如单元长度、角度等指标）验证精度。
通过以上步骤，可高效完成HyperMesh中复杂3D实体的网格划分任务，满足仿真、分析等工程需求。
一、基础操作流程
几何预处理
对不规则几何体（如座椅垫）进行封闭处理，生成实体几何。可通过添加辅助面或使用Solidmap工具实现。
对复杂边界或曲面模型，需先进行线编辑压缩（如角度阈值设置）以简化几何。
二维网格划分
使用Automesh工具，选择三角网格（Trias）或四面体网格（Tetras），设置单元尺寸和曲率/距离控制参数，自动生成贴合几何的二维网格。
三维网格生成
通过Tetramesh面板，选择Volume Tetra方法，将二维网格扩展为三维四面体网格。可结合曲率（Curvature）和邻近度（Proximity）选项优化网格质量。
二、关键参数设置
单元类型 ：四面体（Tetras）或三角网格（Trias），适用于不同几何特征需求。
尺寸控制 ：通过element size参数统一单元大小，或使用比例因子调整。
质量优化 ：启用曲率/邻近度控制，细化复杂区域（如曲率大或小曲面处），提升网格精度。
三、特殊场景处理
不规则几何 ：采用实体分割法，将复杂体切分为规则小块分别网格化，再通过缝合操作整合。
对称结构 ：先对1/4部分进行网格划分，利用对称性快速生成整体模型。
四、注意事项
划分前需检查几何完整性，避免自由边/面影响结果。
生成网格后需通过质量检查工具（如单元长度、角度等指标）验证精度。
通过以上步骤，可高效完成HyperMesh中复杂3D实体的网格划分任务，满足仿真、分析等工程需求。
